・ギターをバラす
やっとギターの登場です。スクワイヤーアフィニティテレキャスターの前後の純正ピックアップや回路をバラバラにしてターボ回路やFenderのピックアップを取り付けられるようにします。テレキャスターのパーツはほぼブラックに入れ替えましたが、今回のターボ改造に合わせてコントロールプレートとブリッジもブラックにして黒化計画も終了させます。

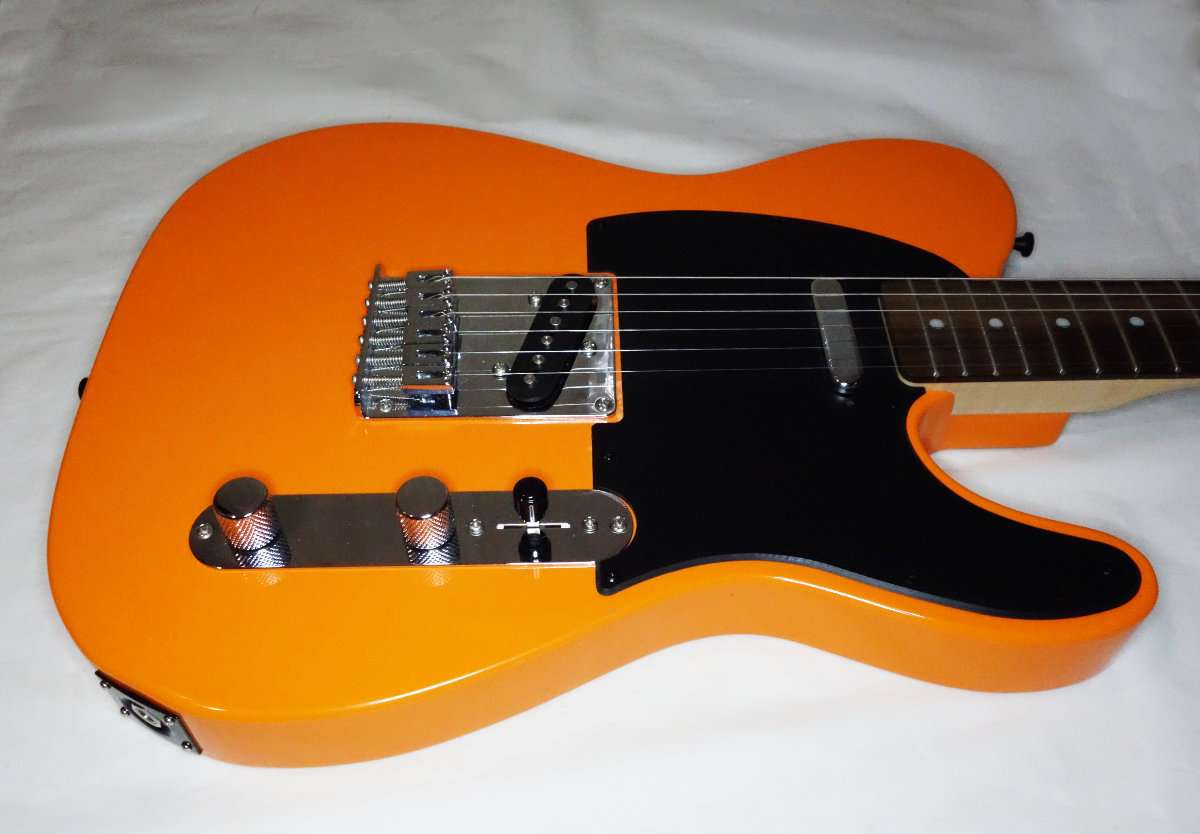

Squier Tele

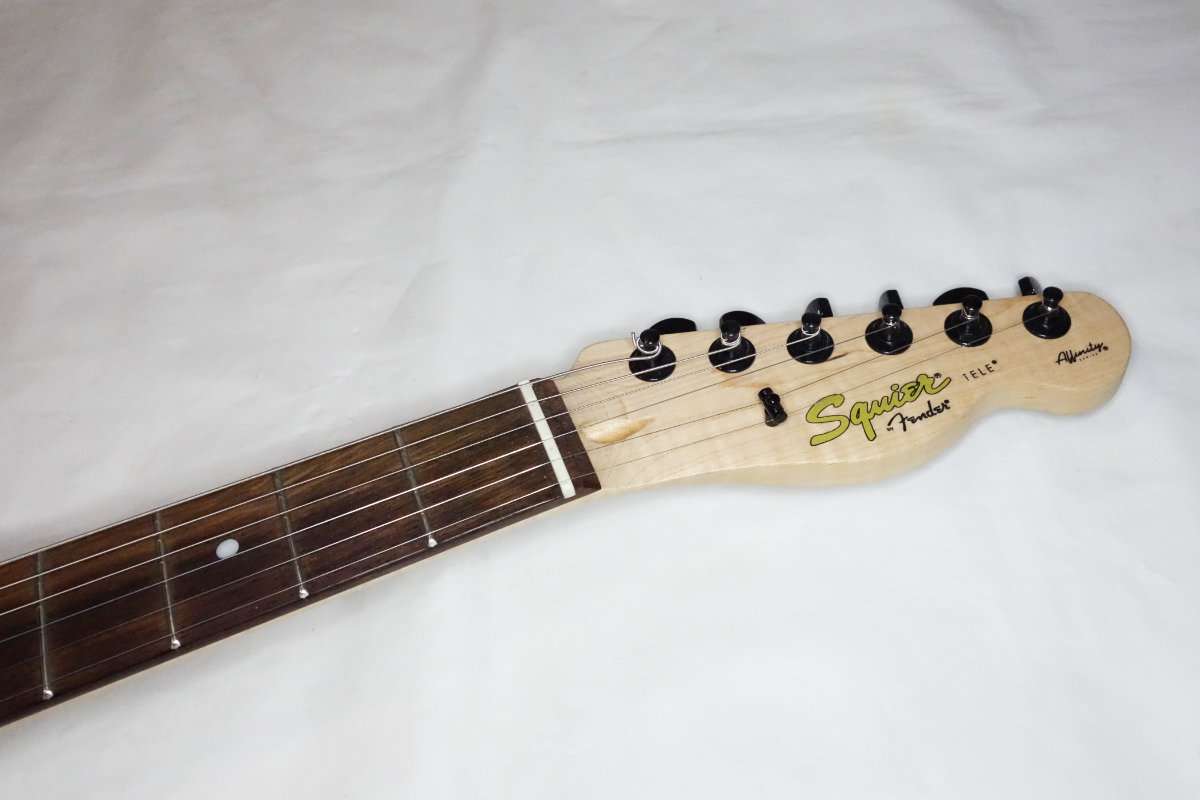

ペグまでブラックパーツ化が進んでいます
・ピックガードを取り外す
取り付けネジを緩めてピックガードを取り外します。フロントピックアップはピックアップではなくボディに直付けになっていて、導電塗料もかなり丁寧に塗られています。

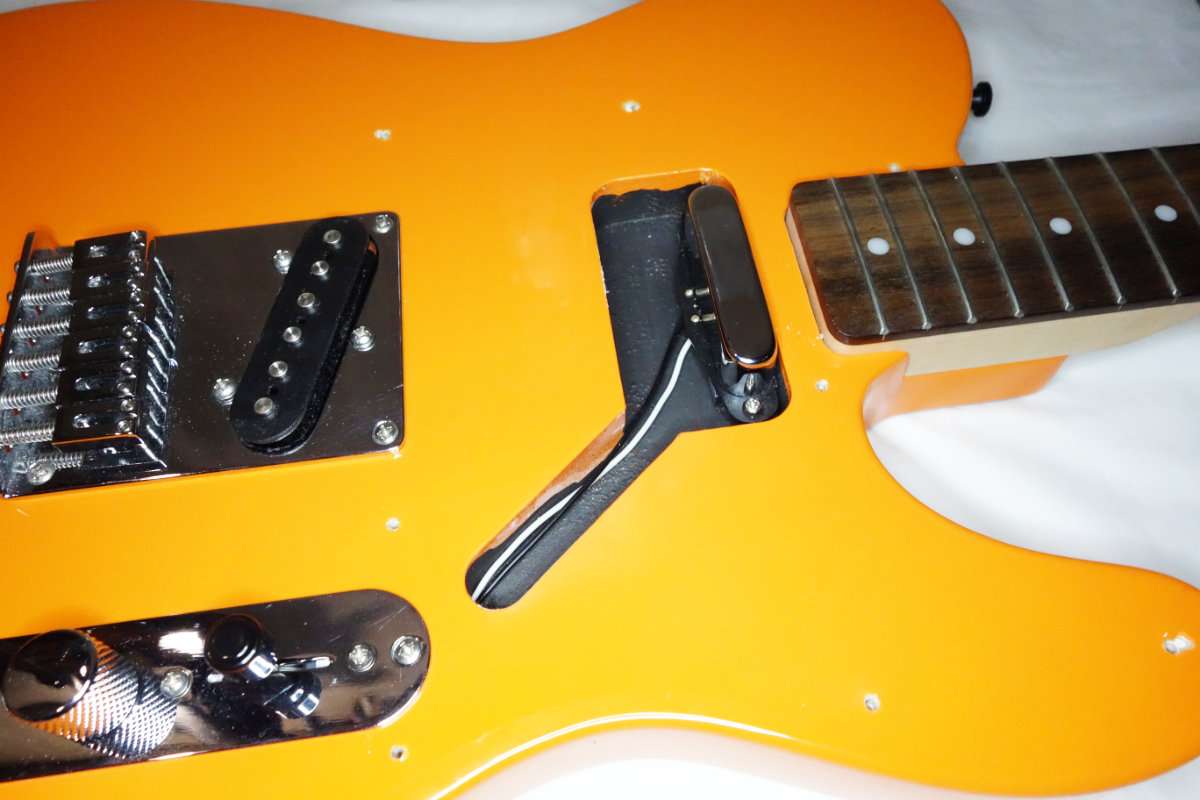

ピックガードを取り外しました
キャビティ内の導電塗料はきっちり塗られています
・ブリッジ位置の当たりをつける
現在付いているブリッジはすぐ取り外さずにブリッジを縁取るようにマスキングテープを貼ります。このマスキングテープに合わせれば取り付け位置や直角がずれる事がなくなります。ブリッジ自体も短いのなどあるので、ピックアップの位置とスケール（サドルまでの位置）がズレないようにブリッジを取り付ける必要があります。ブリッジを取り外すと下にアース用の裸線が出てきますが、後で入れ替えるので抜いてしまいます。

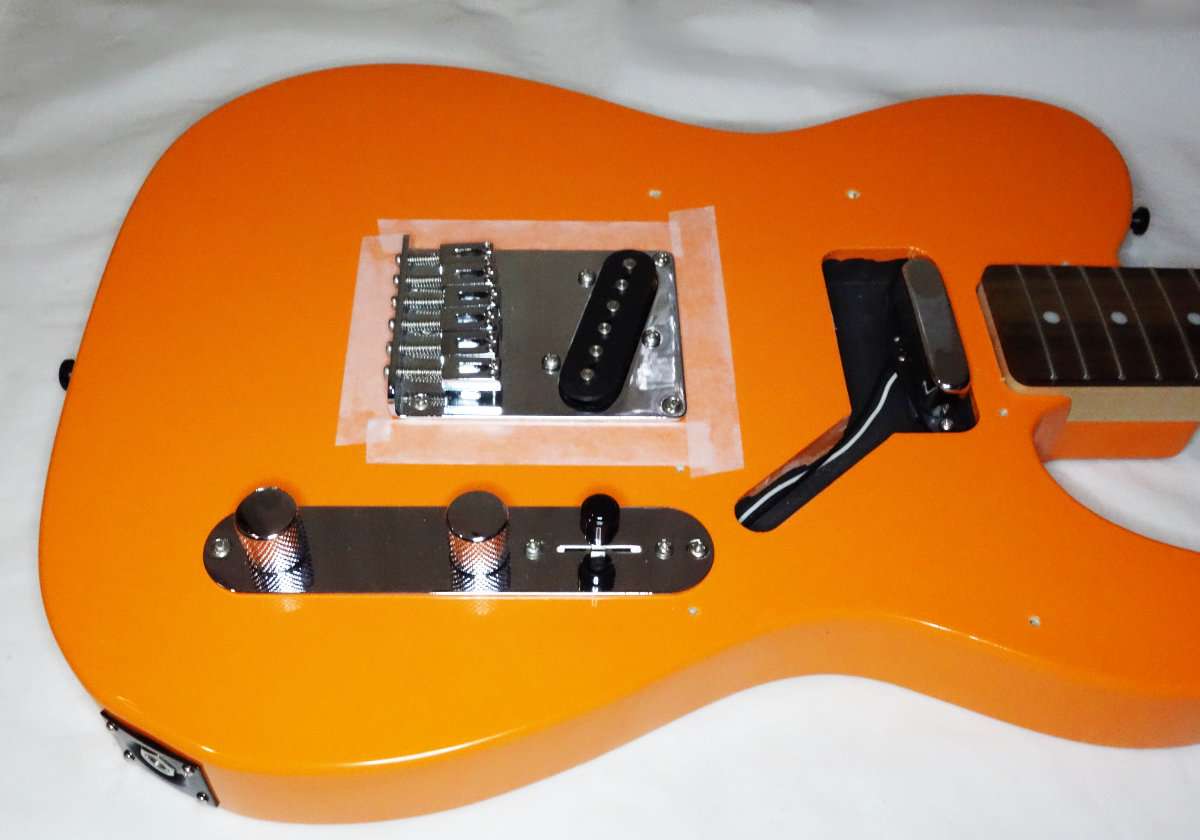

ブリッジの枠にマスキングテープを貼りました

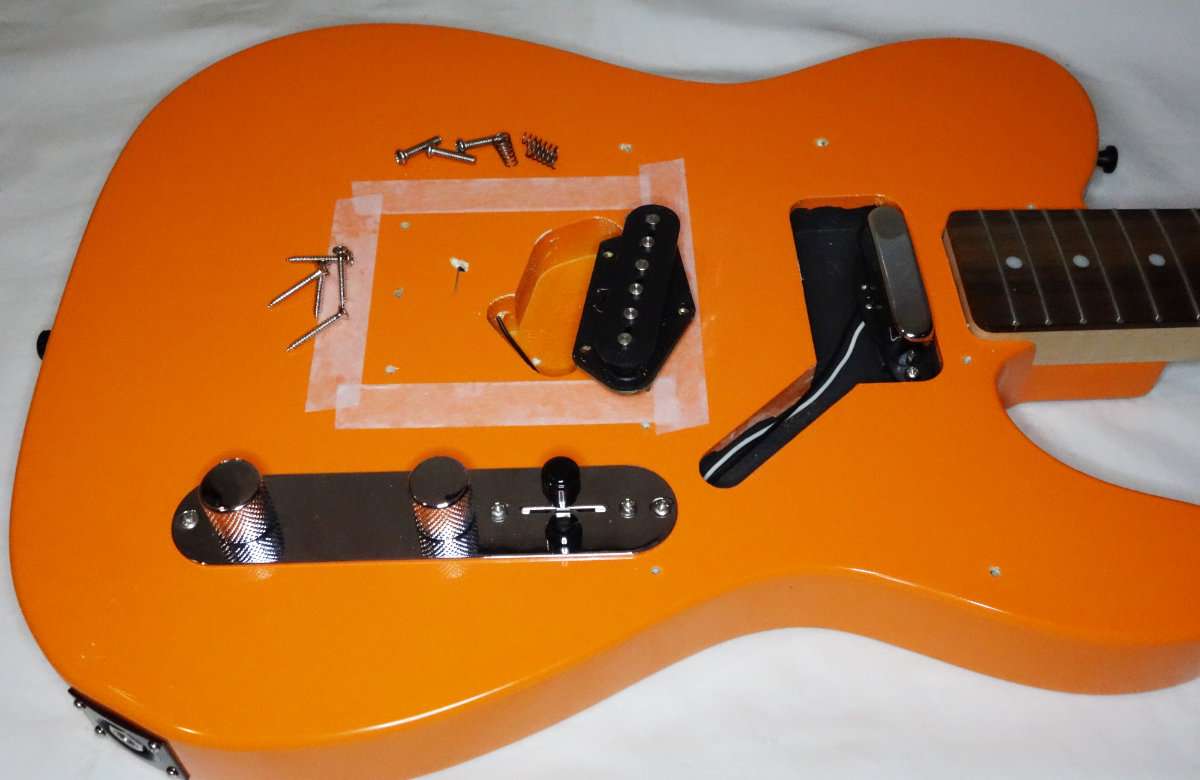

ブリッジを取り外しました（ブリッジの下にあるアース線は後で入れ替えます）
・回路を取り外す
コントロールプレートを取り外す前にキャビティ内部のラインを引っ張り過ぎないようにジャックを取り外します。

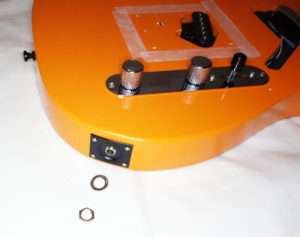

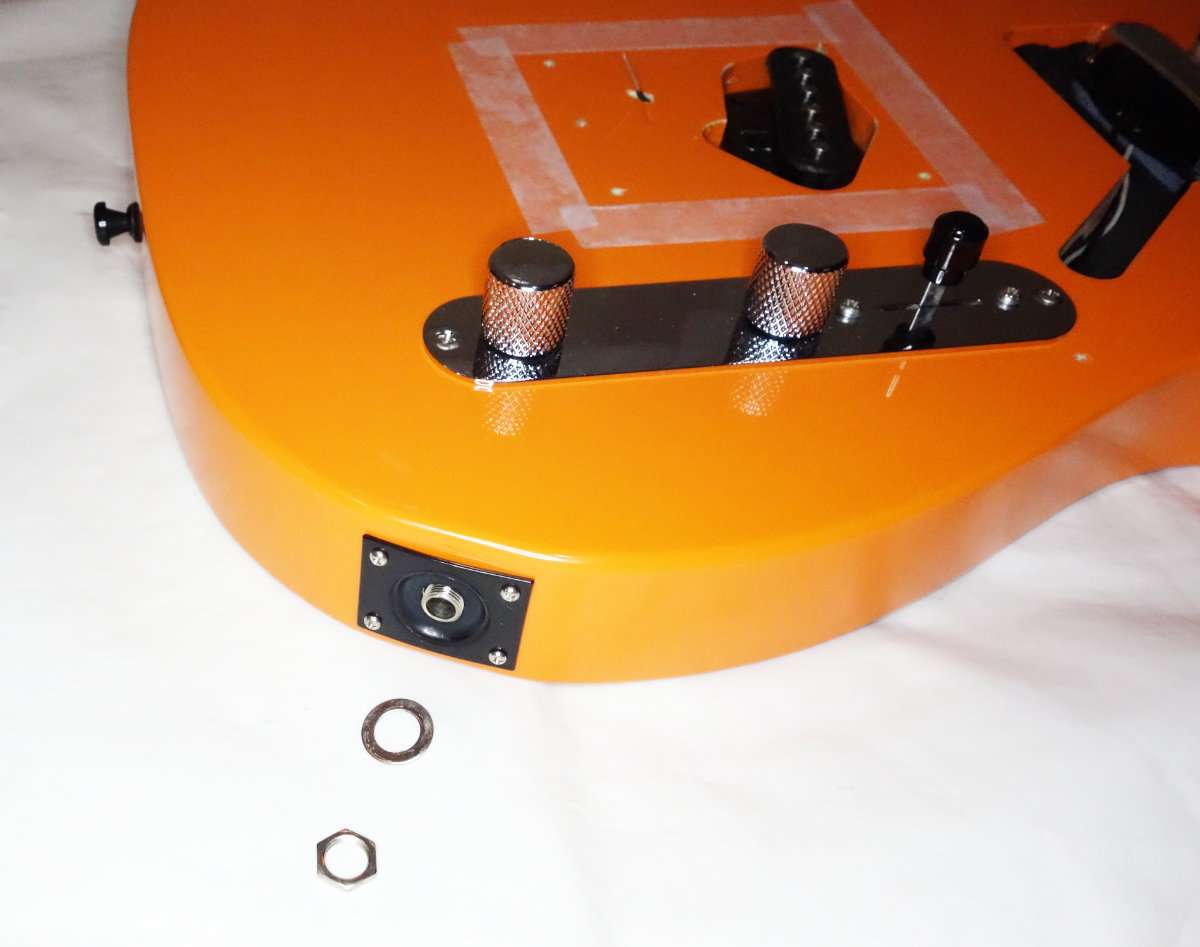

ジャックを取り外します

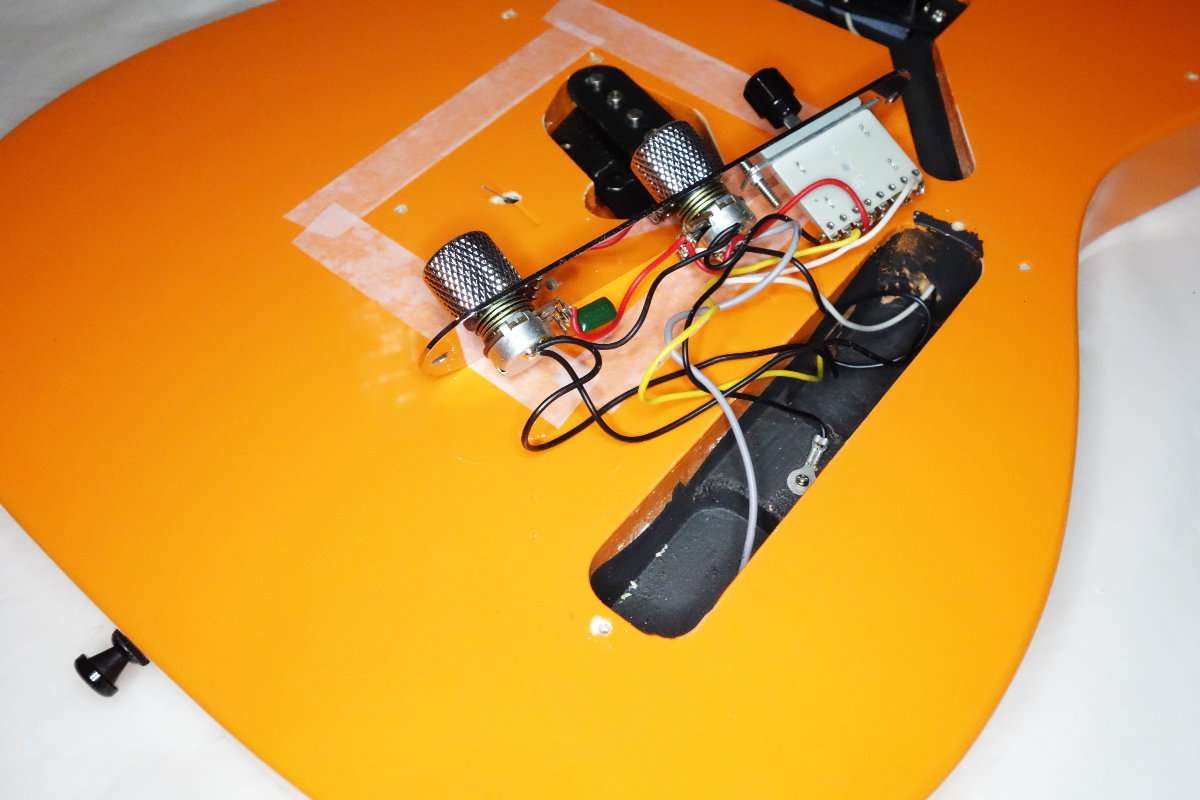

コントロールパネルをはずしました（アースラグが取り付けられています）

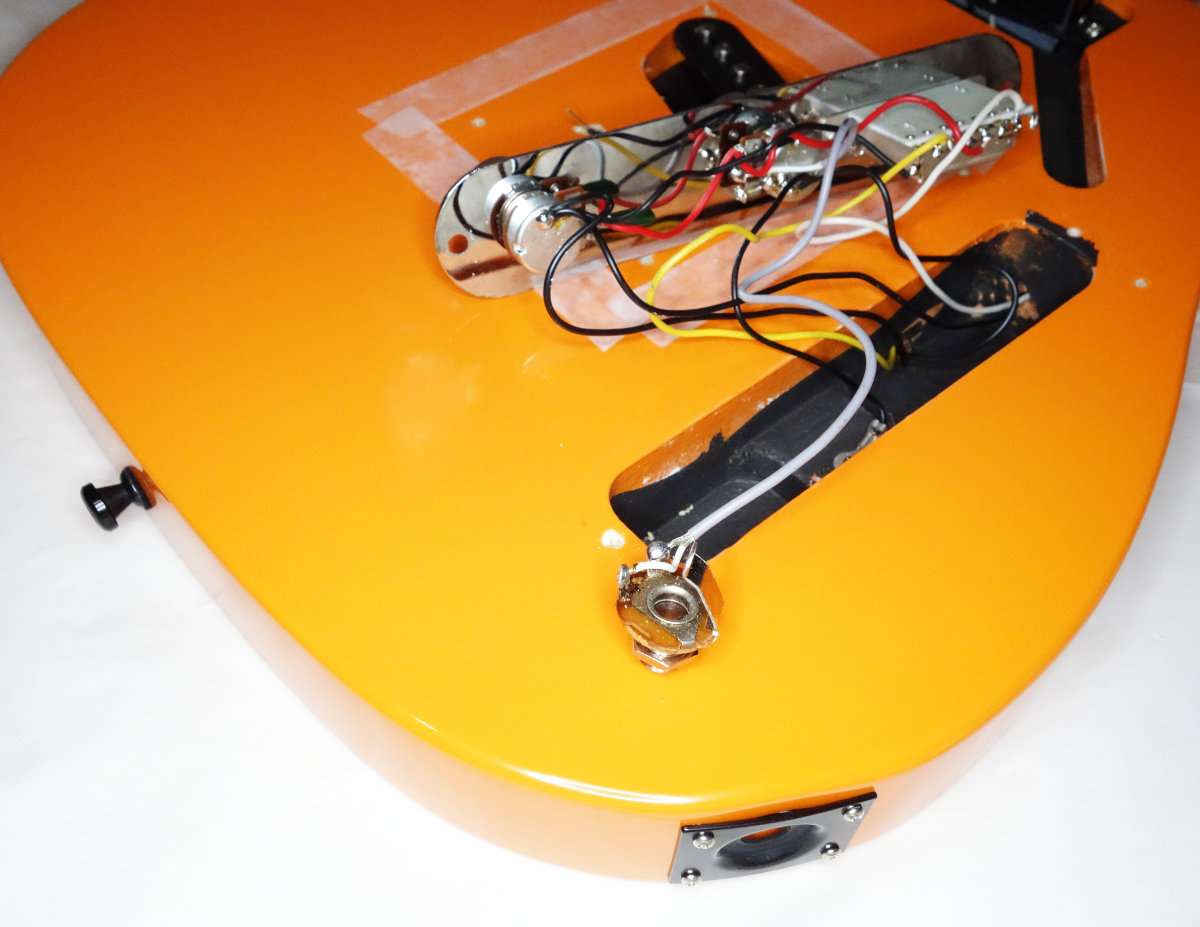

ジャックを抜き取りました
ジャックの半田を取りました（取らなくても大丈夫です）
・ピックアップを取り外す前に
ピックアップの高さの最後の調整は弦を張った後にしますが、最初に組み込む際に大体の高さを合わせておいた方がよいので元の前後のピックアップの取り付け高さはボディから何ミリなどとメモしておきます。

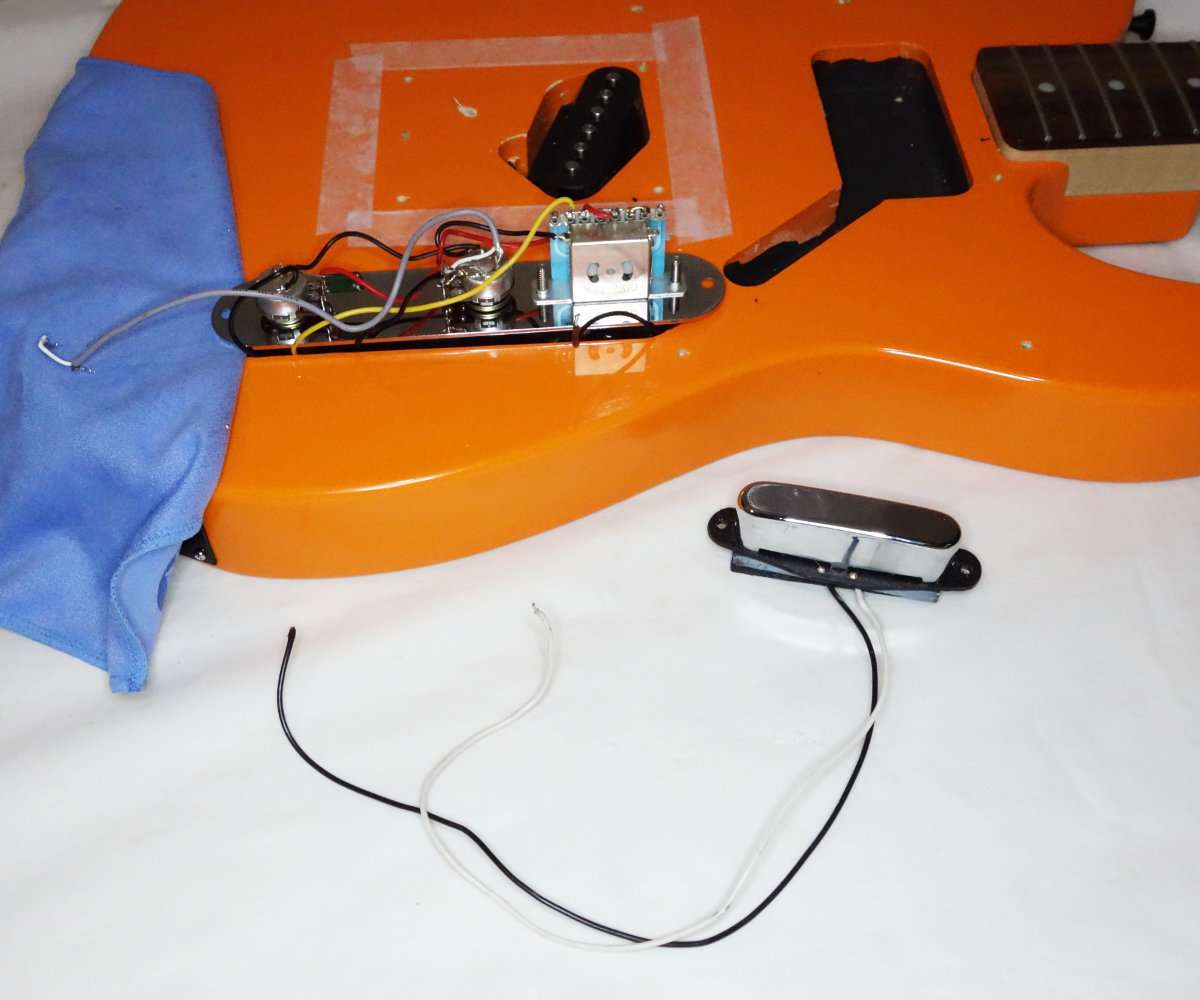

フロントピックアップを回路から取り外しました

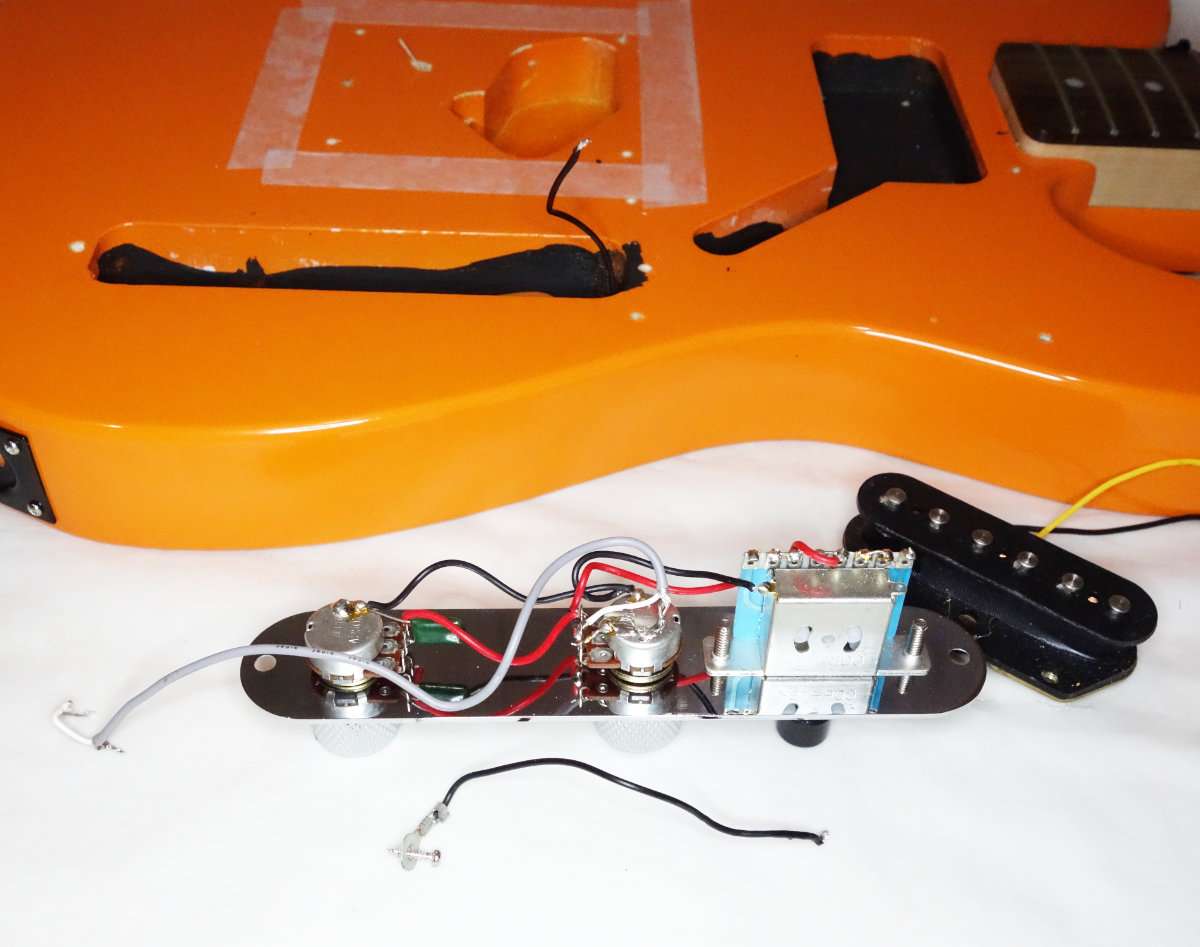

コントロールパネルとリアピックアップを取り外しました
