・半田付けの前に
回路に半田をつけるのは慣れが必要ですが、まず心がけたいのがとにかく短時間で終わらせる事です。そこであると便利な工具はより熱を逃してくれるヒートクリップとパーツや線材の固定が楽になる逆作用ピンセットです。逆作用ピンセットは手を離した状態だと自動で閉じるので狭い中でパーツを固定するのが楽になります。
ヒートクリップと逆作用ピンセットは必須です
・半田に拘る
真空管アンプやスピーカークラフトなどでは使用する半田の種類にも拘る方は多くいて、ターボ直列回路にはいつもオーディオ用などに使用しているNASAの認定品の半田を使用します。ギターの回路に使用する半田であれば音響用のKESTER 44などが手に入りやすく人気もあります。
NASA仕様の半田です
・配線する
後回しにすると大変になりそうなスイッチポットの細かい配線から済ませてしまいます。回路を組むにはどの配線からするかが重要で順番を間違えると取り付けづらいパーツやケーブルが出てきてしまいます。

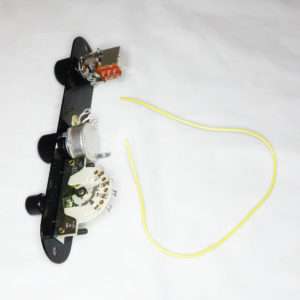

イエローのケーブルを使用します
必要な長さに切りました
熱を逃がすためにヒートクリップを使用しましょう

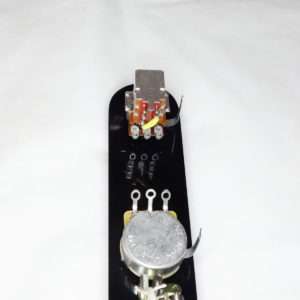

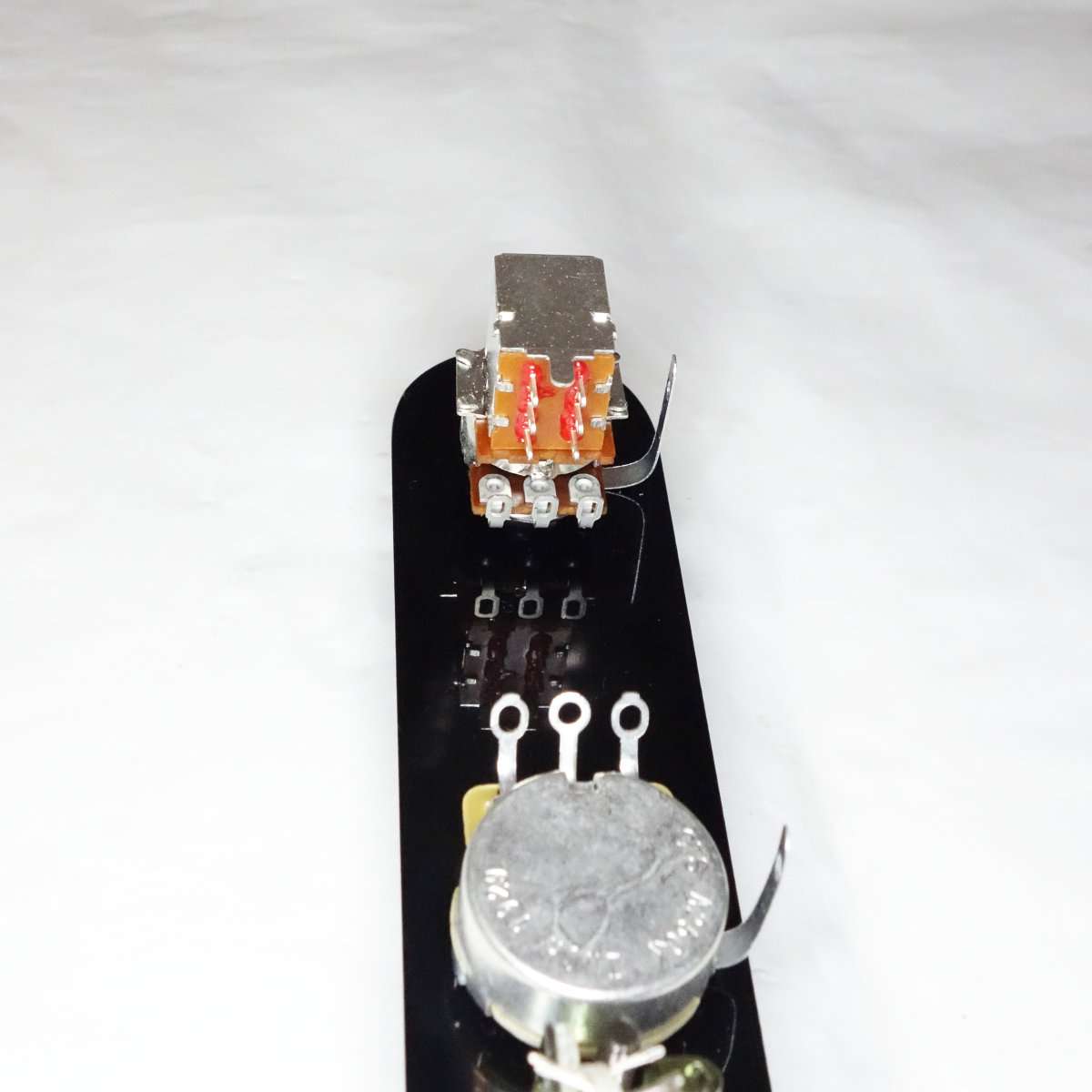

スイッチポットに半田付けをします

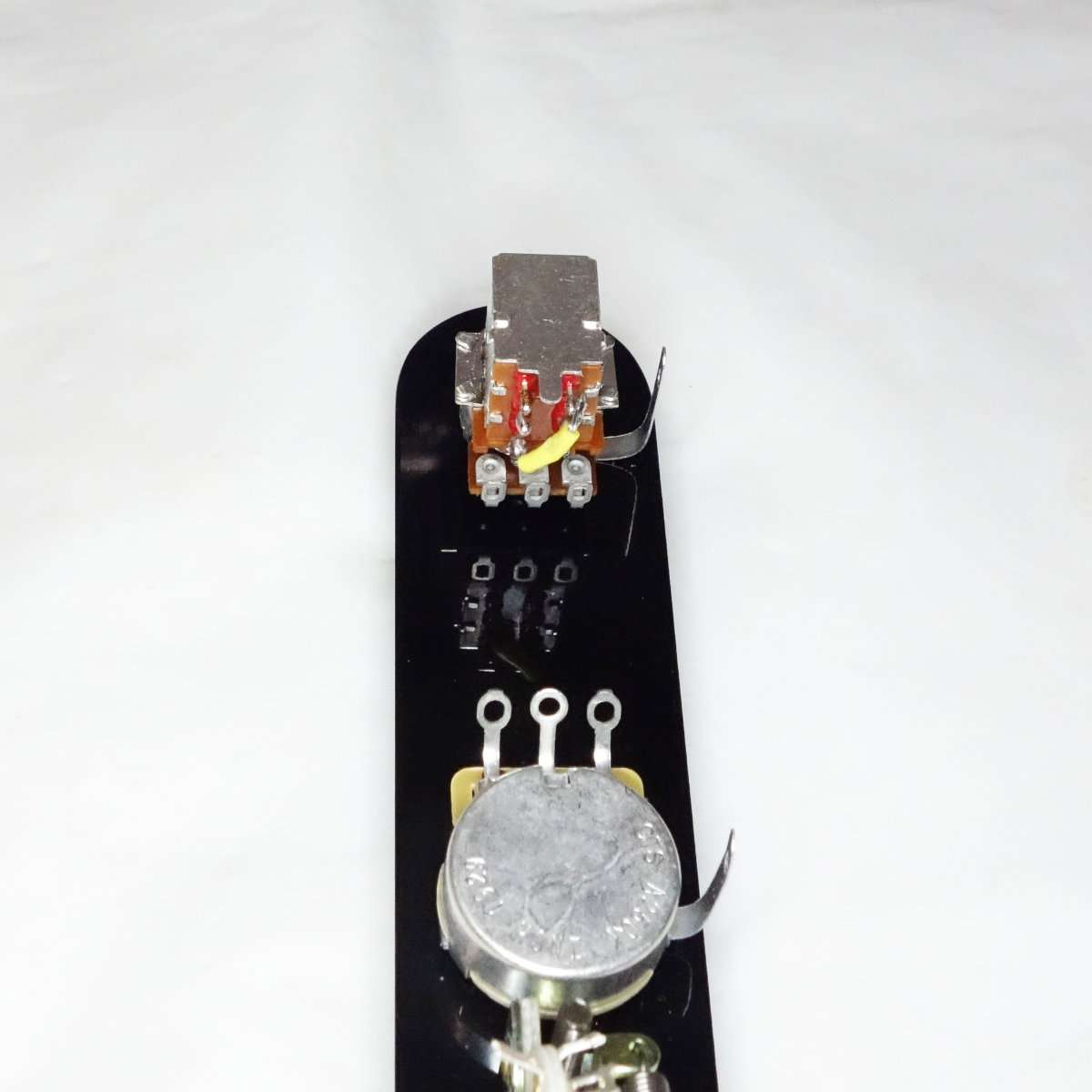

ケーブルを取り付けました
アース線を用意しました（アース線は黒線を使用しましょう）
逆作用ピンセットを使用します
スイッチポットからポットラグへアース配線しました
アースラグにはからげるのみにしておきます（後でまとめて半田付けをします）
・セレクターの配線
セレクタースイッチの端子同士の配線は短い線を半田づけしてもよいのですが、線をからげて確実に取り付けます。線をからげた状態で半田づけをすると取り外すは面倒になりますが、ギターを激しく振り回しても配線が外れたりしなくなります。

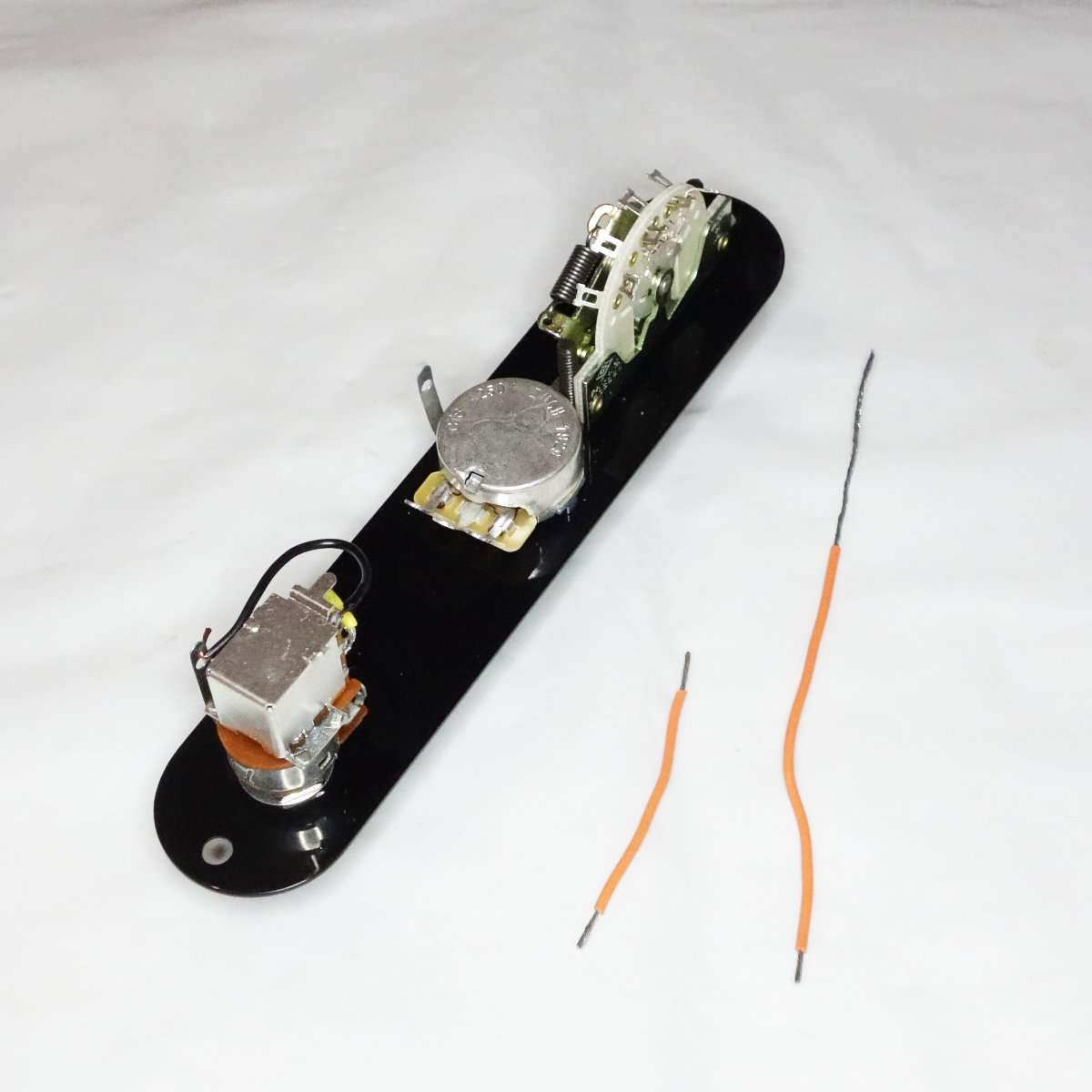

ポット同士とポットからコントロールスイッチへの配線をします
ポット同士を半田づけしました

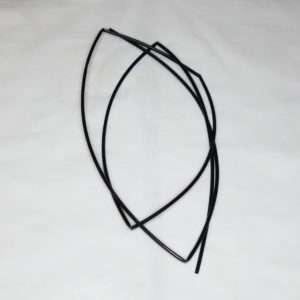

熱収縮チューブを使用します
長めに出したワイヤー部分を熱収縮チューブを使いながらコントロールスイッチにからげます
コントロールスイッチ端子を半田づけしました

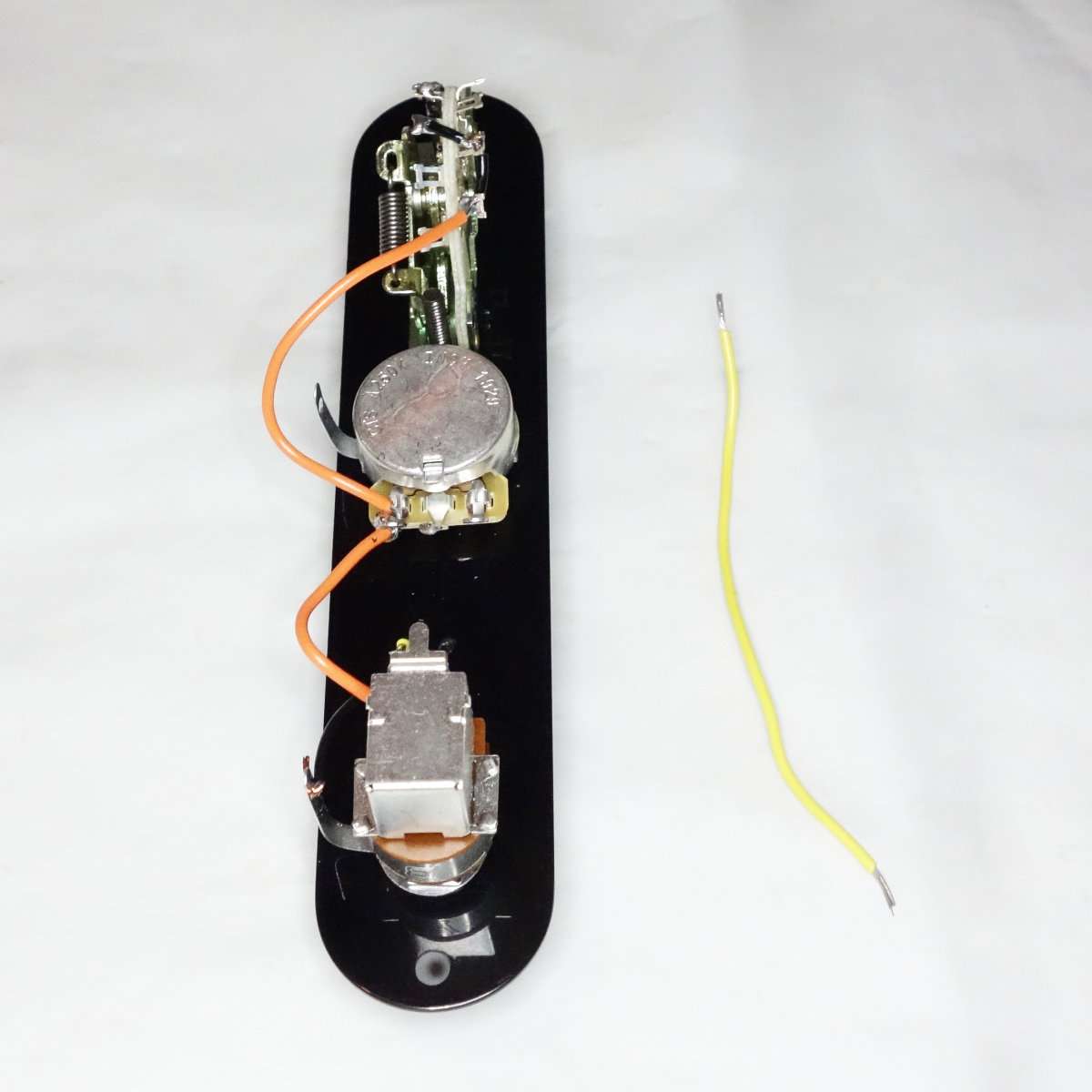

コントロールスイッチとスイッチポットを配線します
コントロールスイッチとスイッチポットを配線しました
別途つなぎます
白線でコントロールスイッチとスイッチポットを配線しました
次のページではトレブルブリードとコンデンサーを組み込みます
