・プレートを組み立てる
まずはコントロールプレートにポットやセレクタースイッチなどを取り付けていきます。回路は半田付けするので木の板などにポットを固定して回路を組んでからプレートに取り付けてるのもよいでしょう。それほど細かいパーツではないのでプレート上にポットなどを取り付けてからでも十分はんだ付けする余裕はあります。

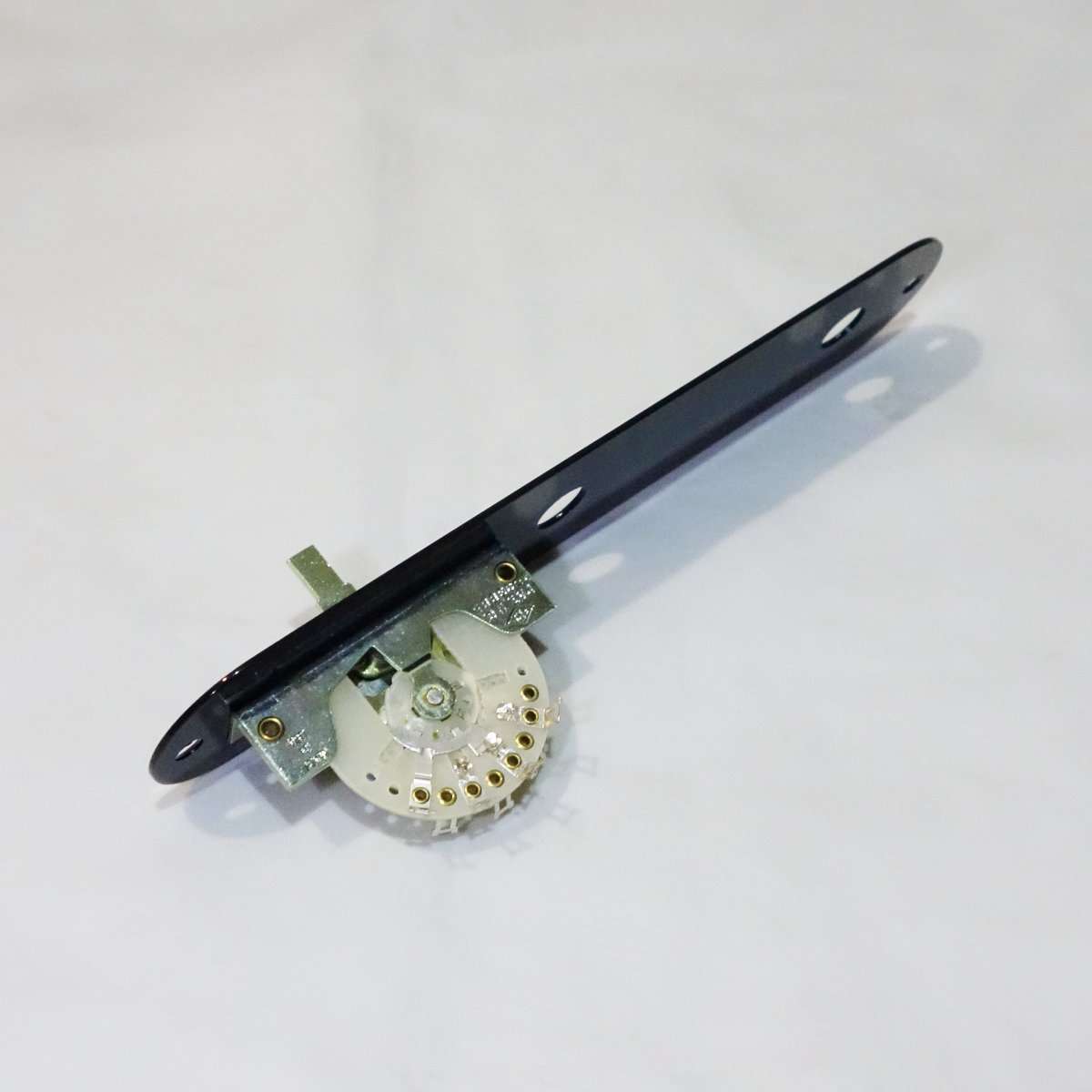

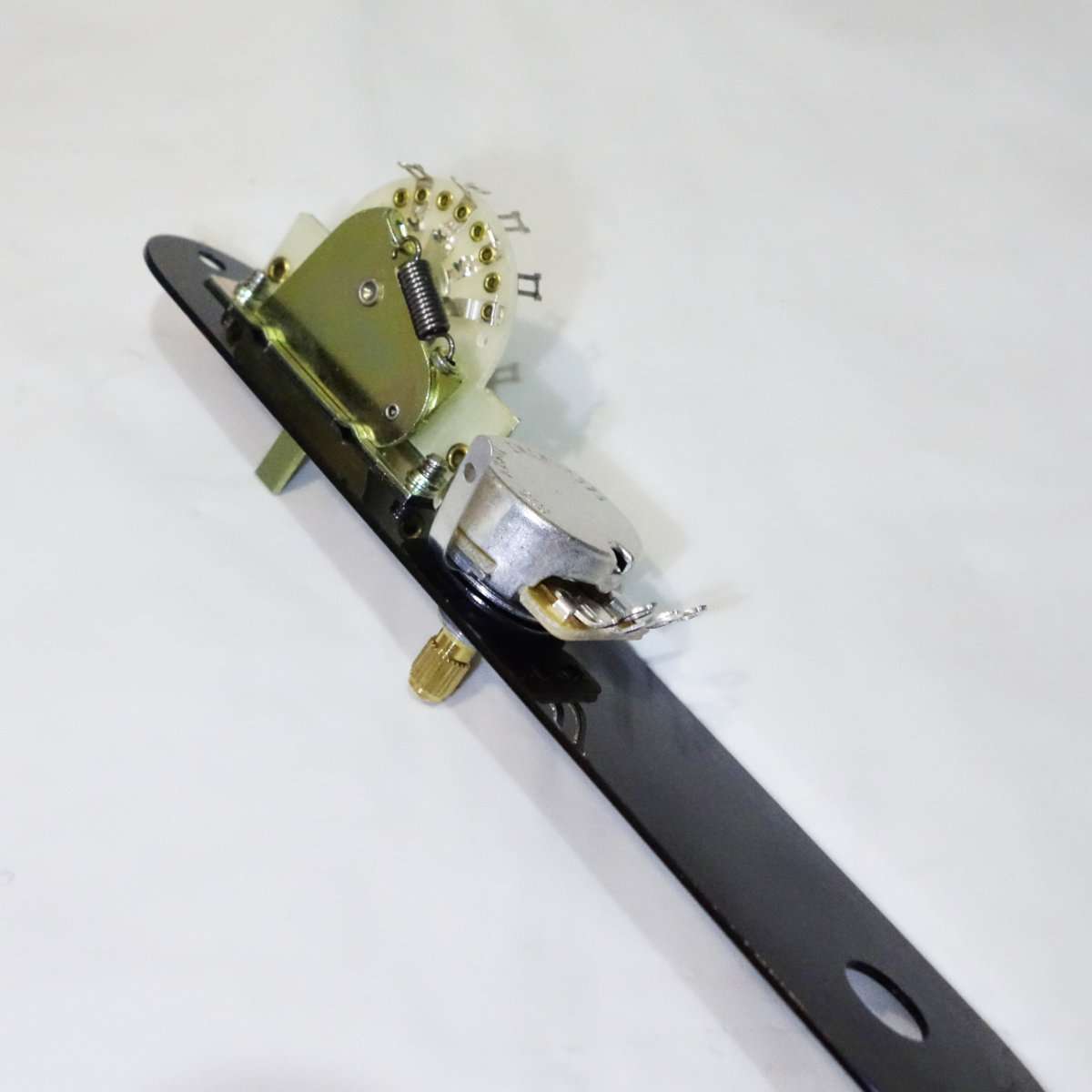

CRL 3WAYスイッチを取り付けました

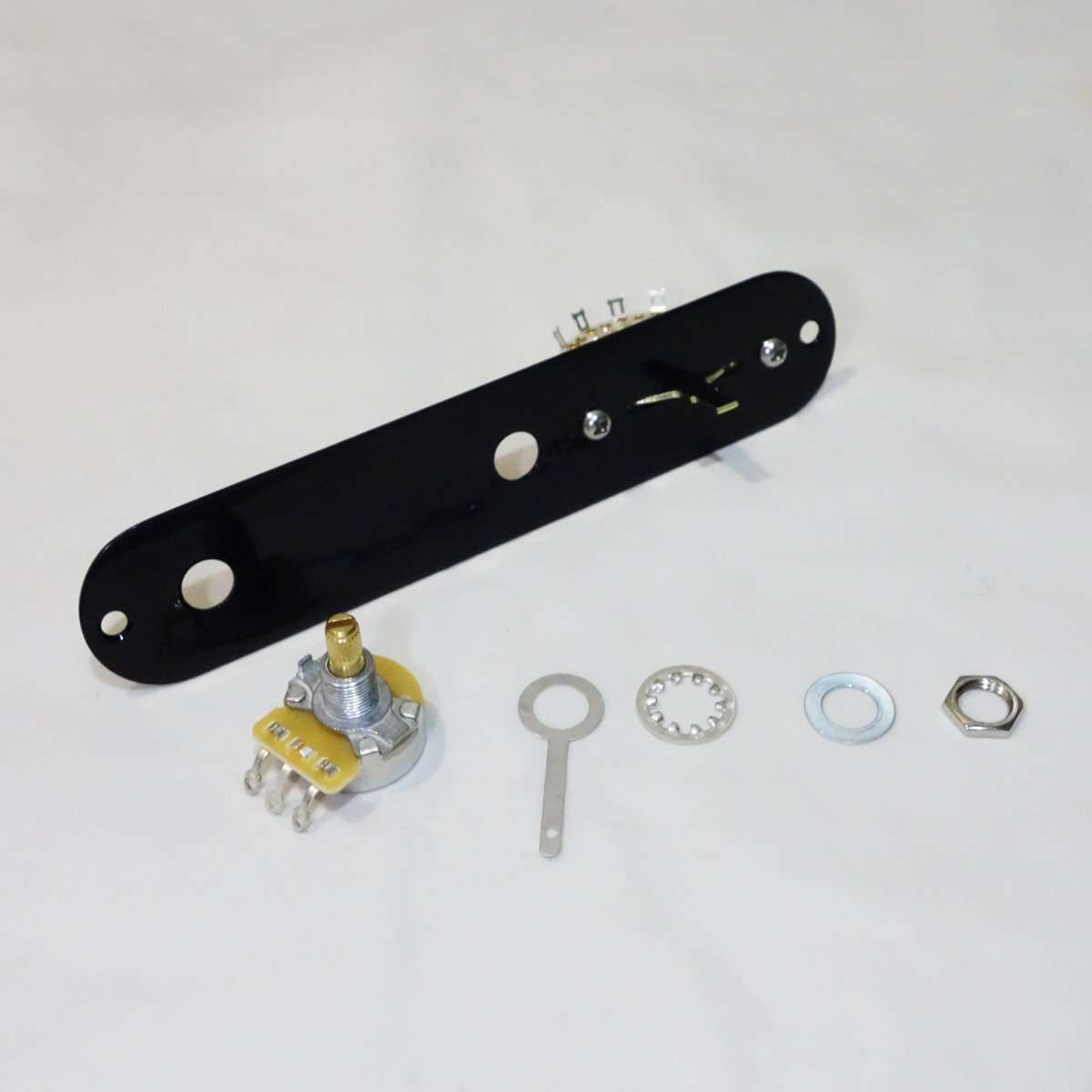

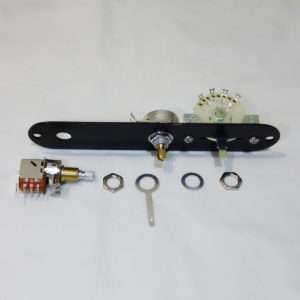

CTSポットはポットラグを使用して取り付けます（パーツの取り付け順に並べてあります）
ポットラグと共にボリュームポットを取り付けました
ラグを折り曲げます
ラグを曲げないとプレートが閉まりません

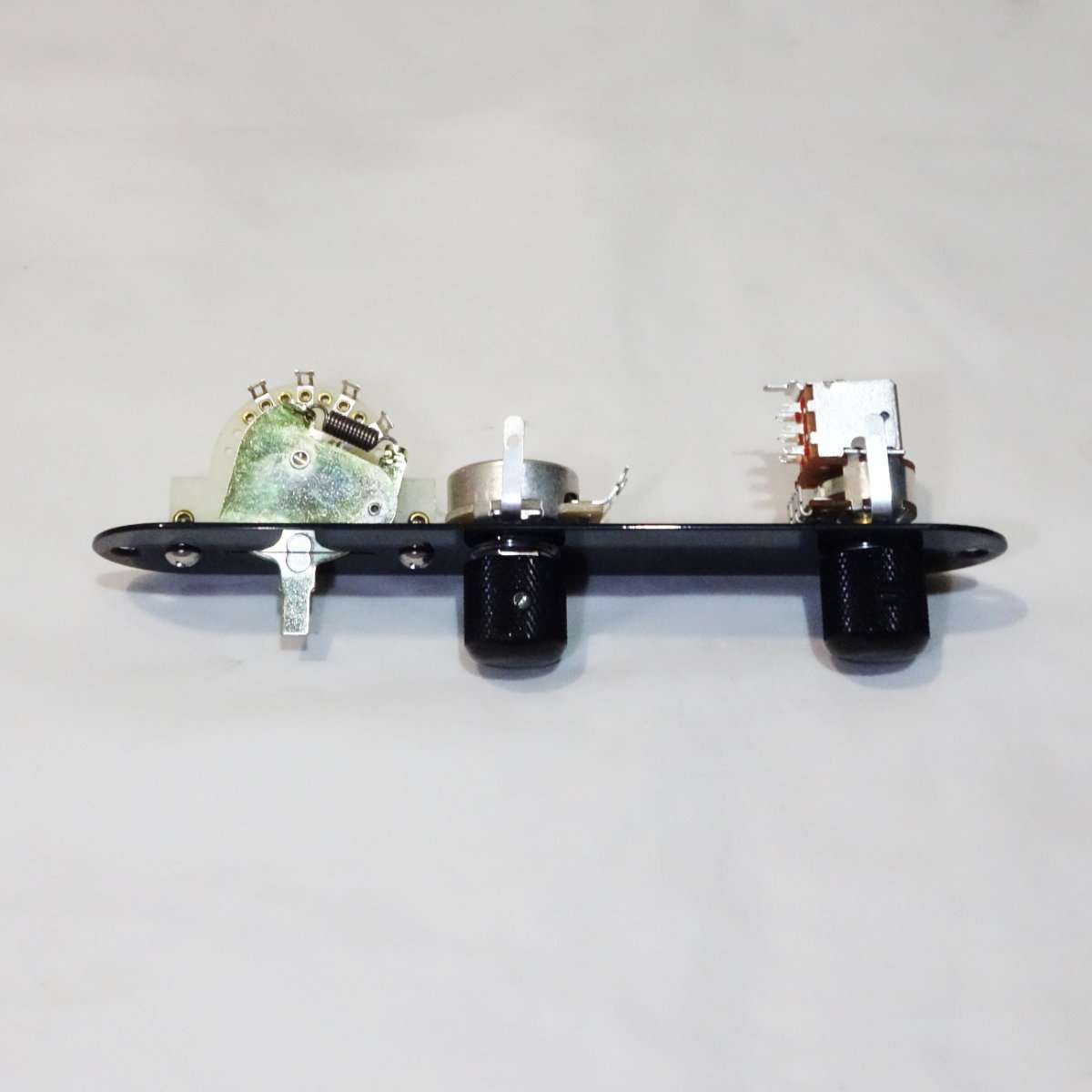

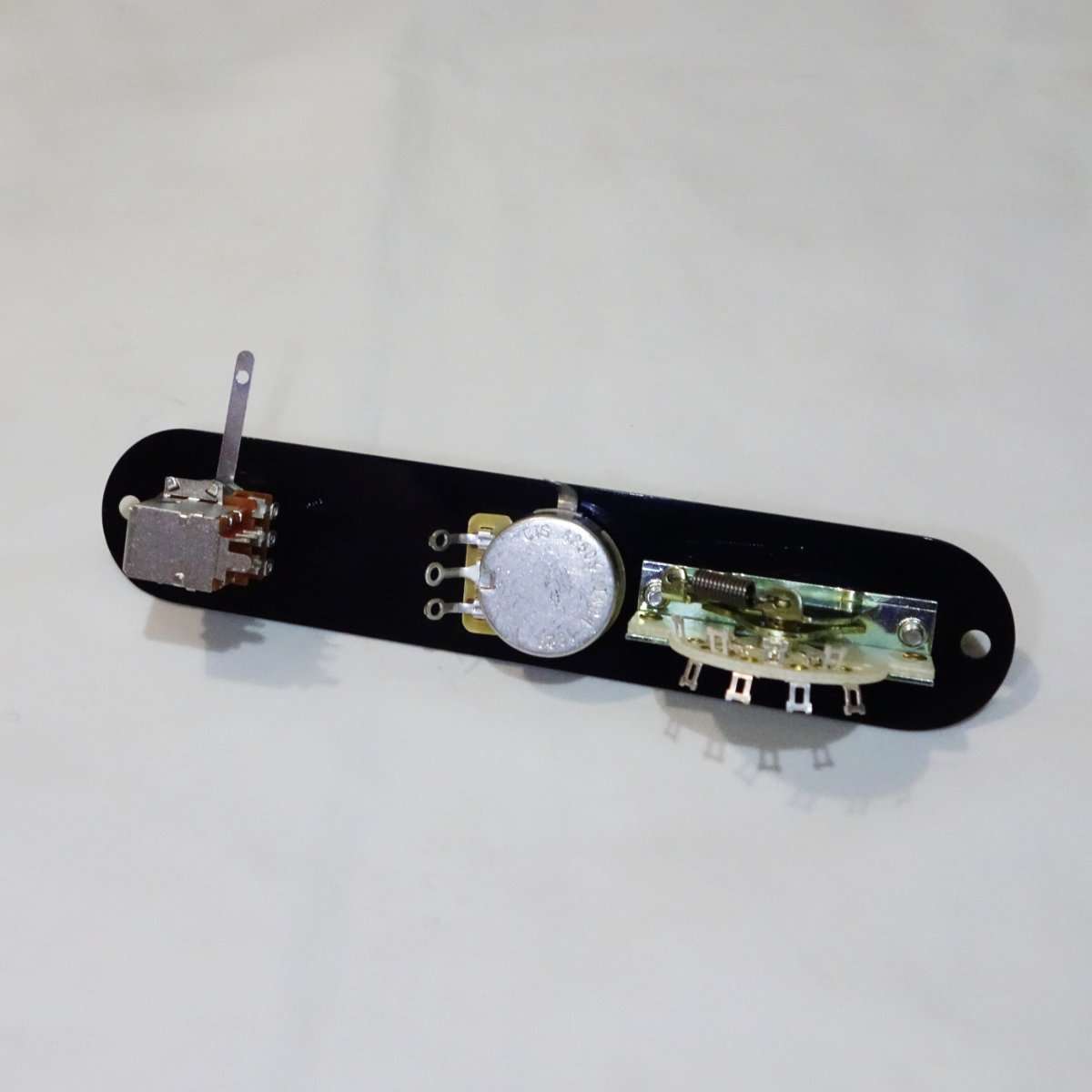

スイッチポットをポットラグと共に取り付けます（左から取り付けるパーツ順です）

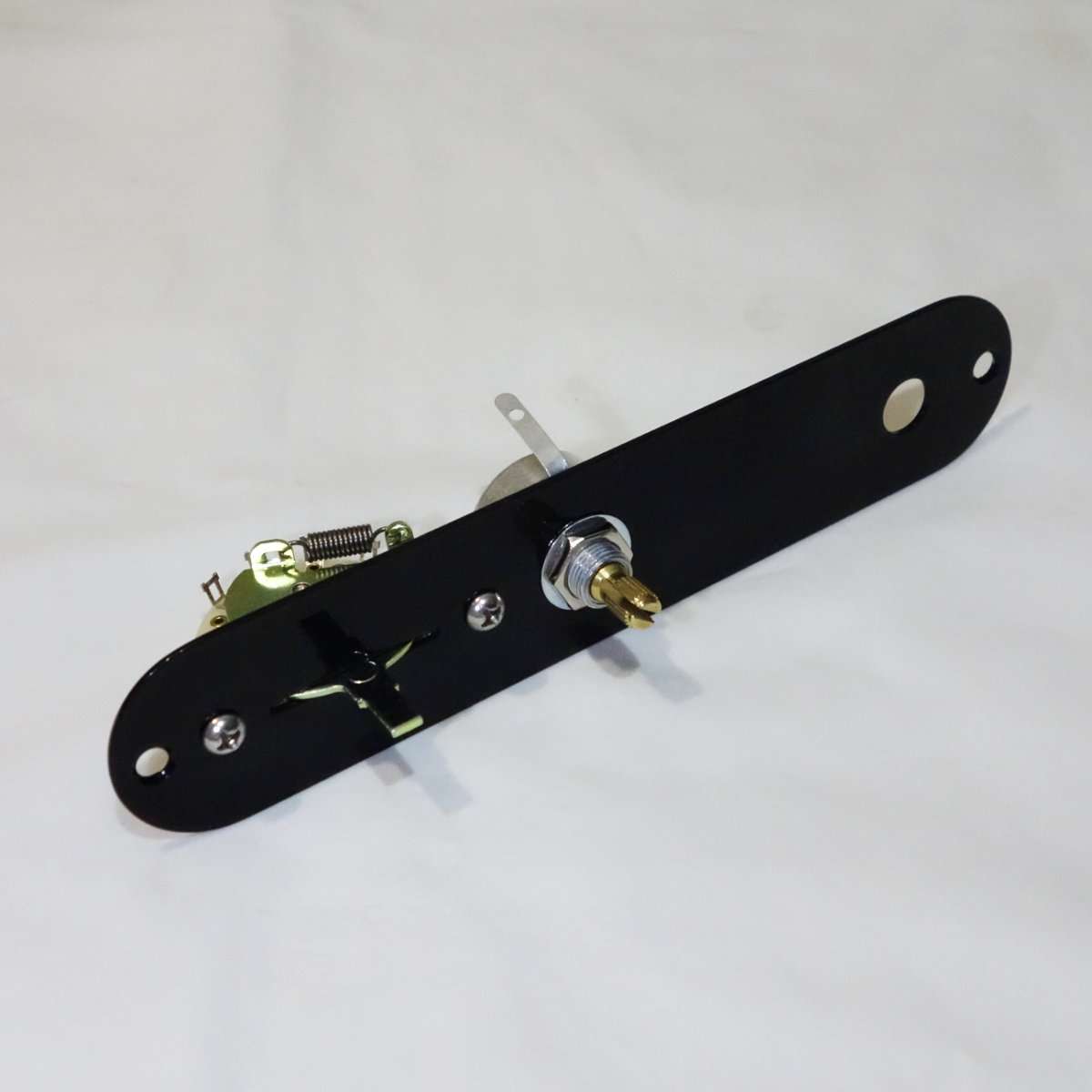

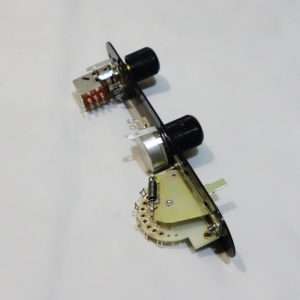

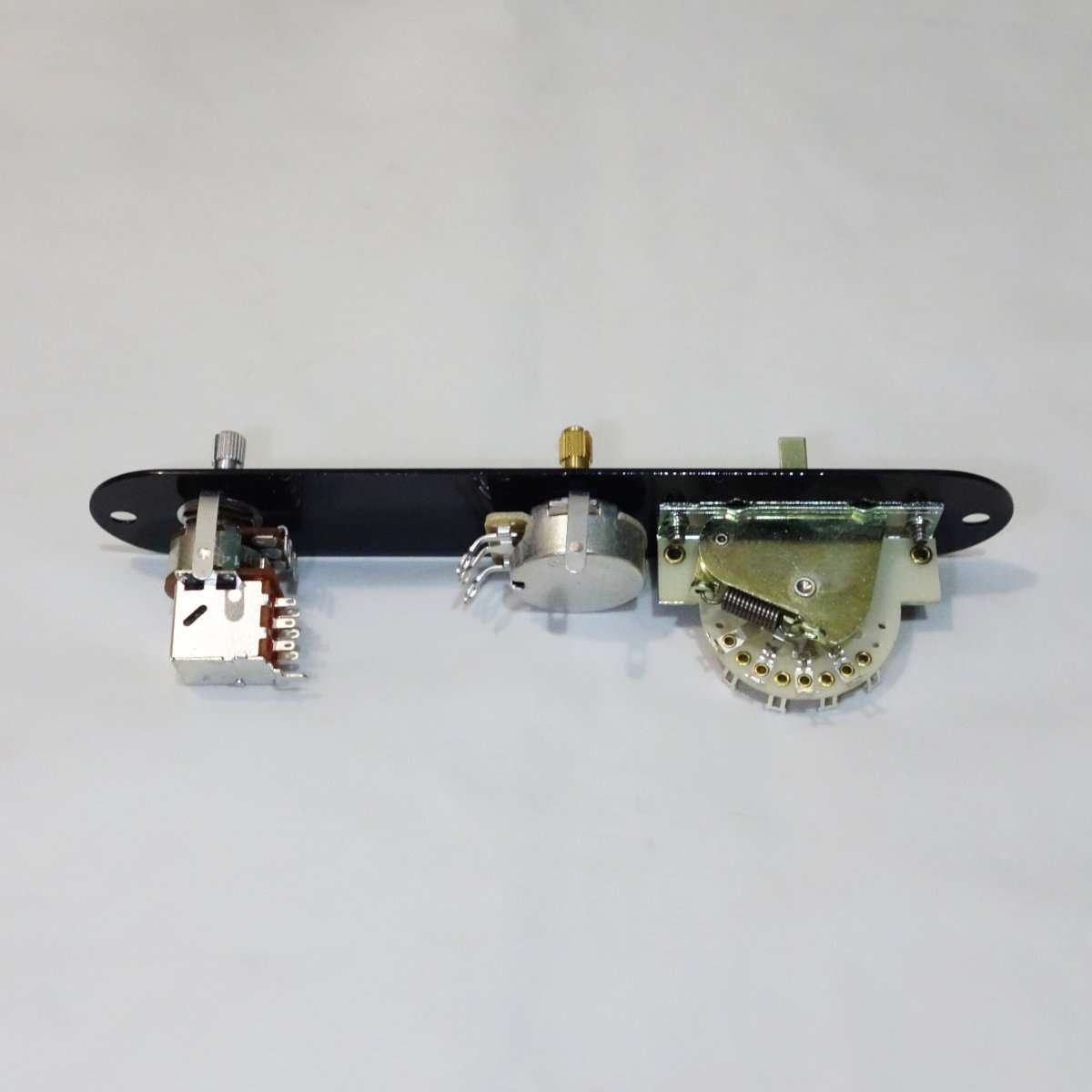

ポットラグと共にスイッチポットを取り付けました
スイッチポットのラグも折り曲げました
・通電確認をする

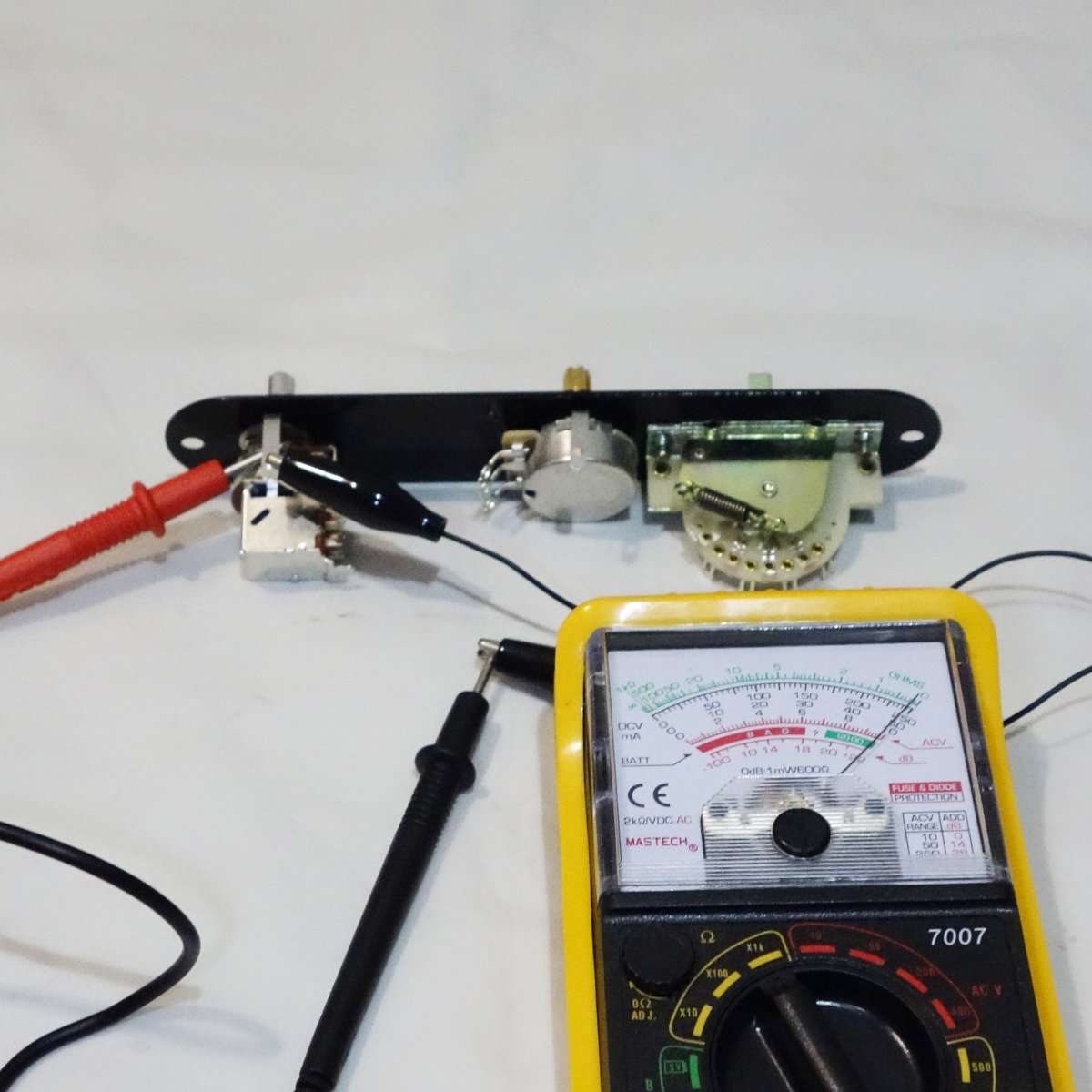

ポット用のラグを使用するのできちんとアースが通電しているかをテスターを使用して確認します。

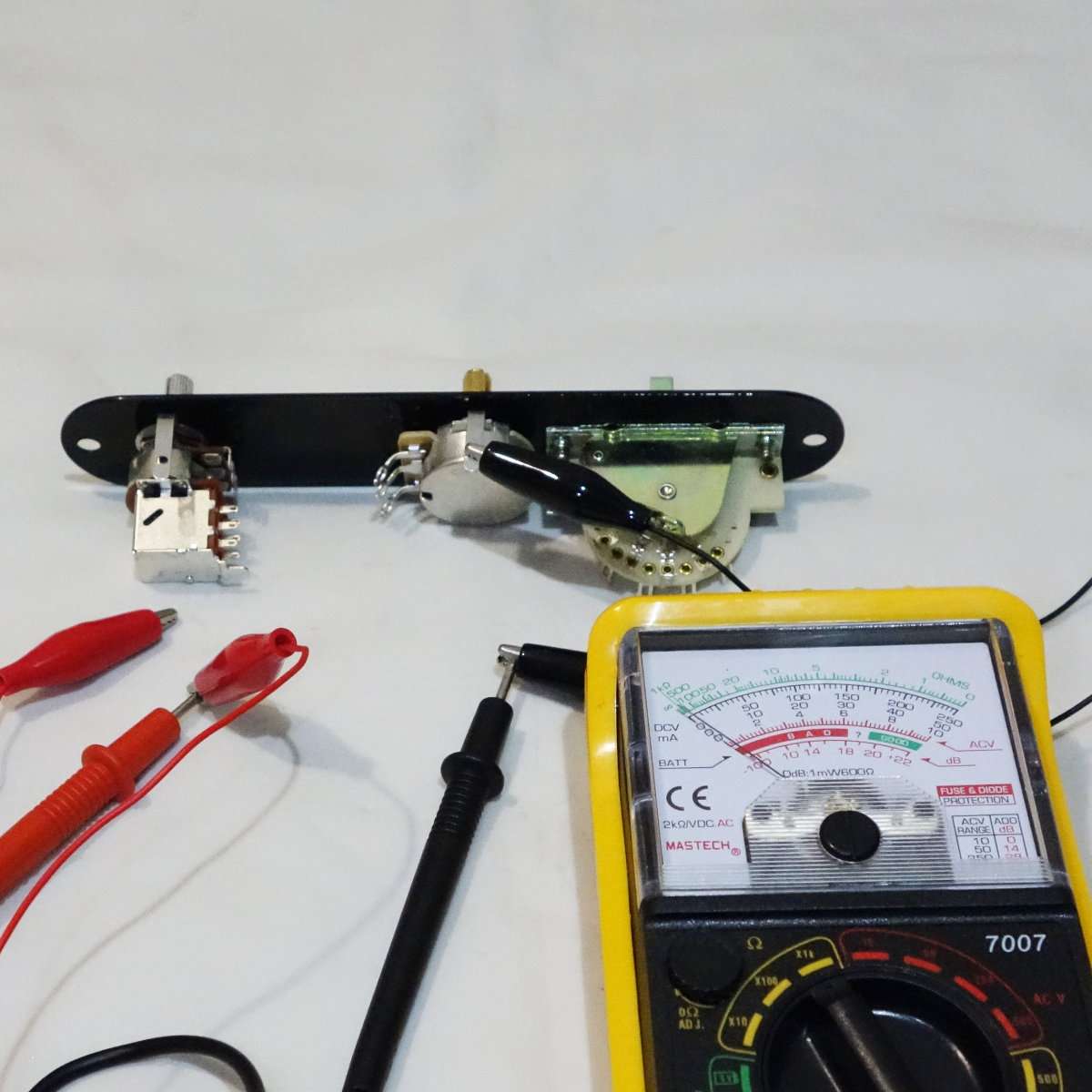

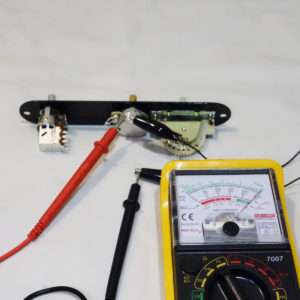

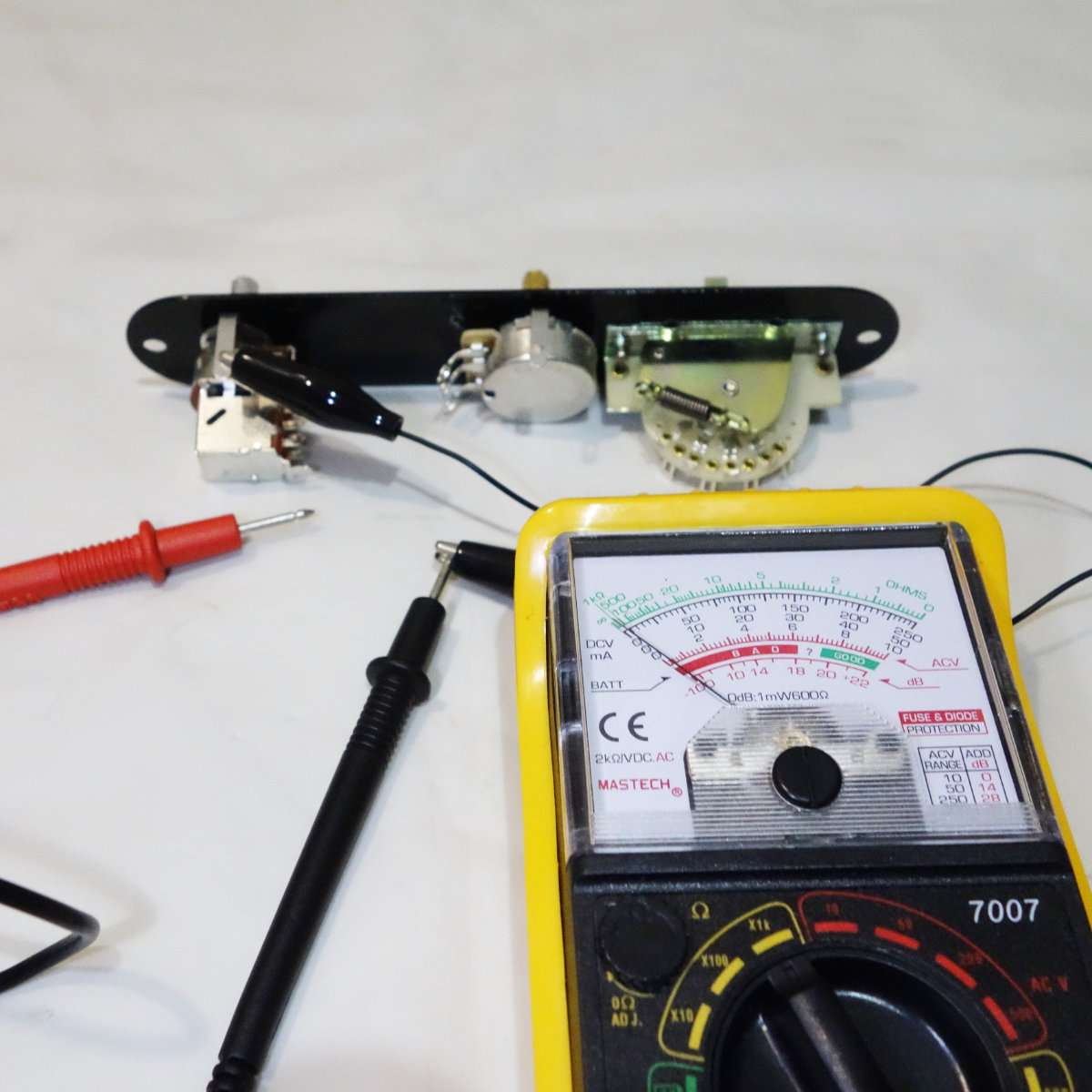

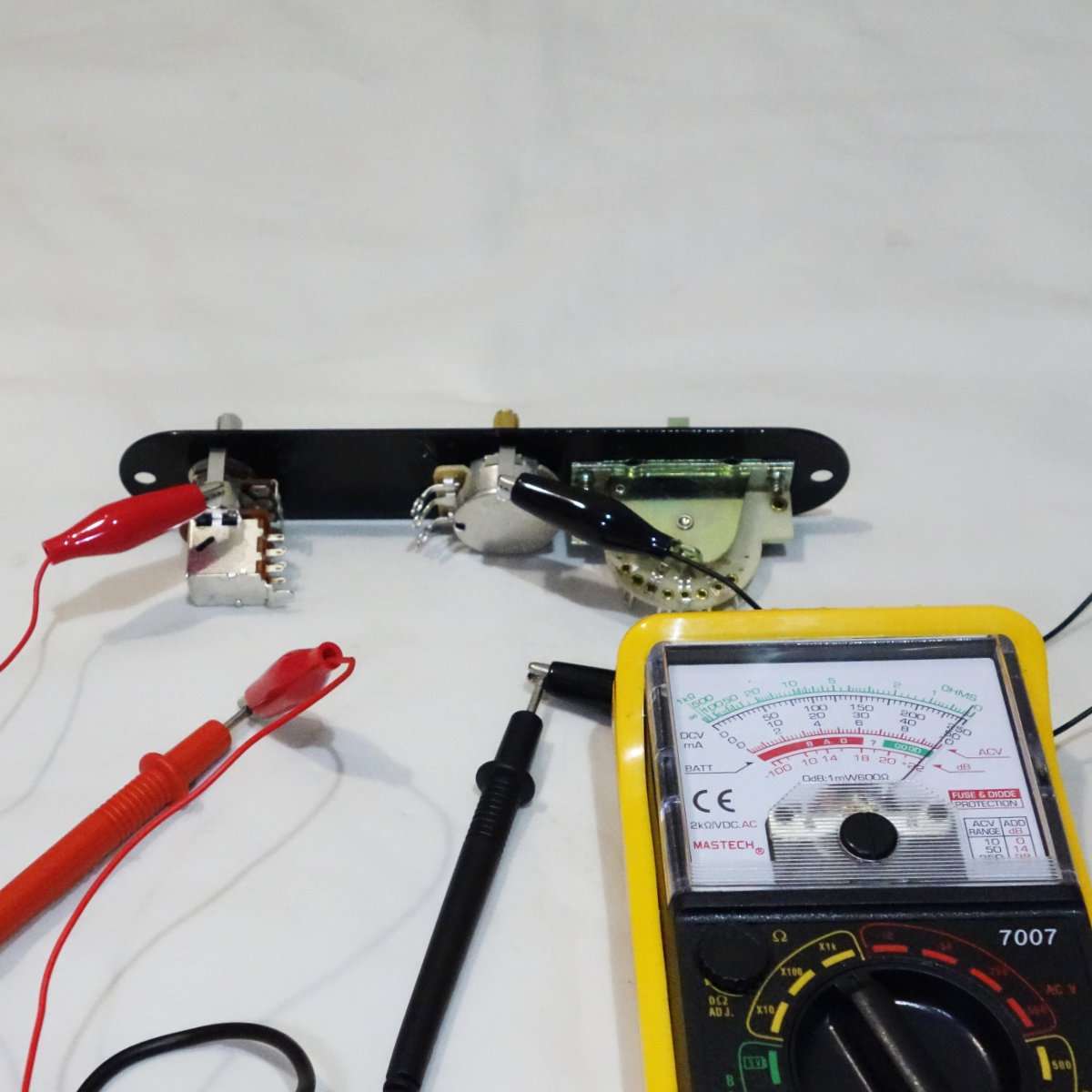

スイッチポットのアースラグの通電を確認します
スイッチポットボディとの通電を確認しました（針が右に触れたら通電です）

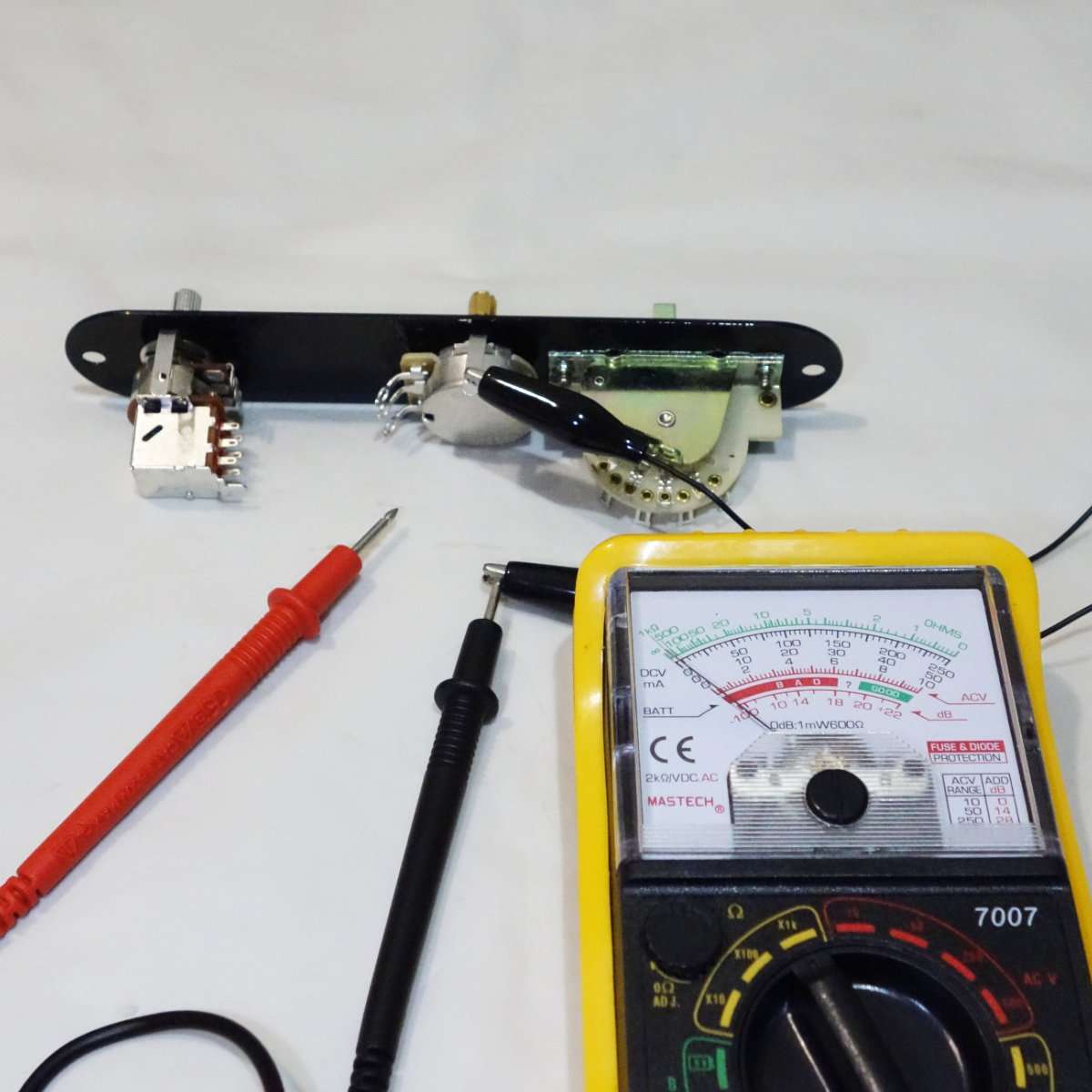

ボリュームポットのアースラグの通電を確認します
ボリュームポットボディとの通電を確認しました
ポットラグ同士がプレートを通して通電しているかを確認します
ポットラグ同士の通電を確認しました
・ノブを取り付ける
パーツとアースラグの通電の確認も出来たのでブラスノブを取り付けます。ノブはシャフトにはめてからイモネジを締めて取り付けます。この時にボリュームやトーンが最大かなど合わせてイモネジの向きを合わせておくと見た目もよくなります。

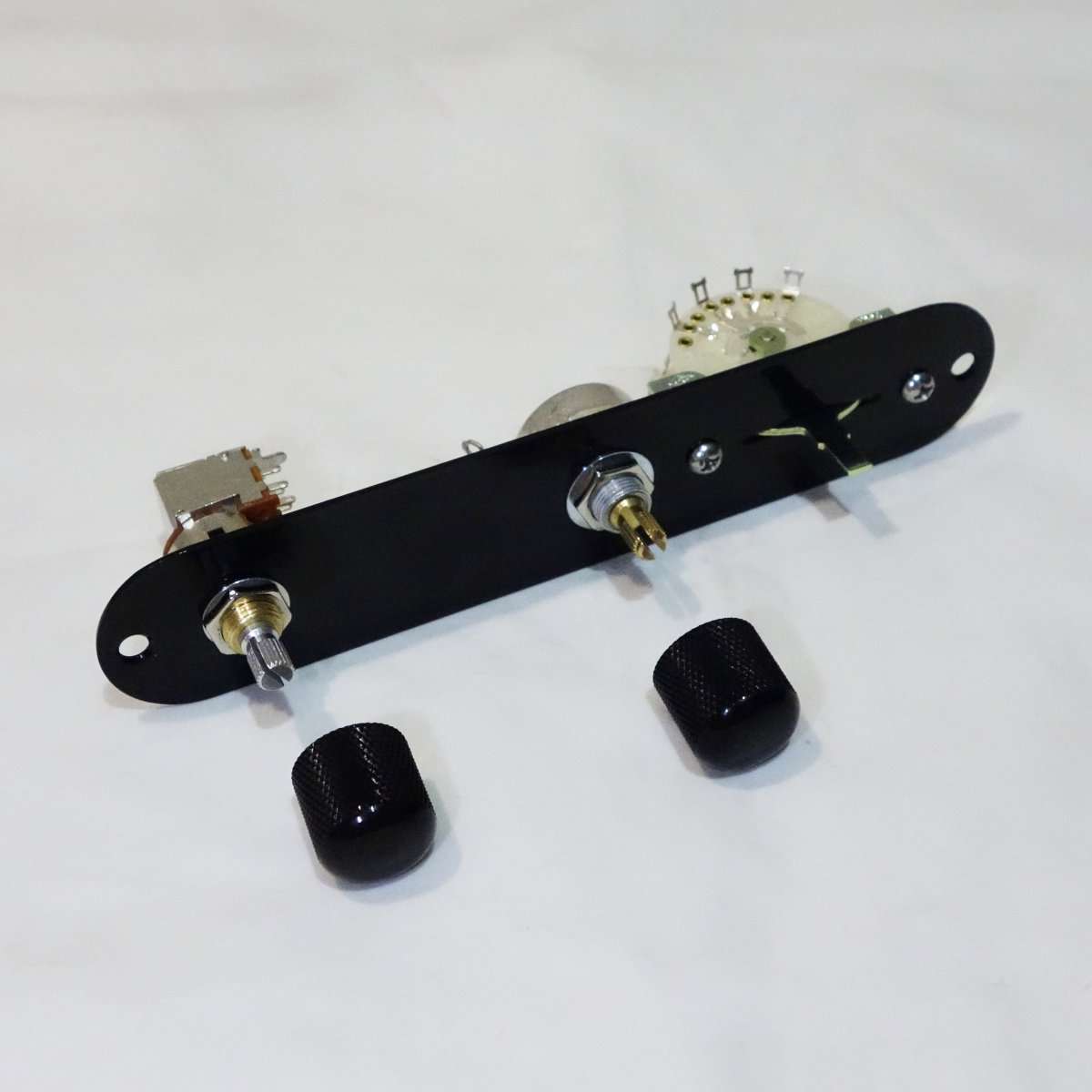

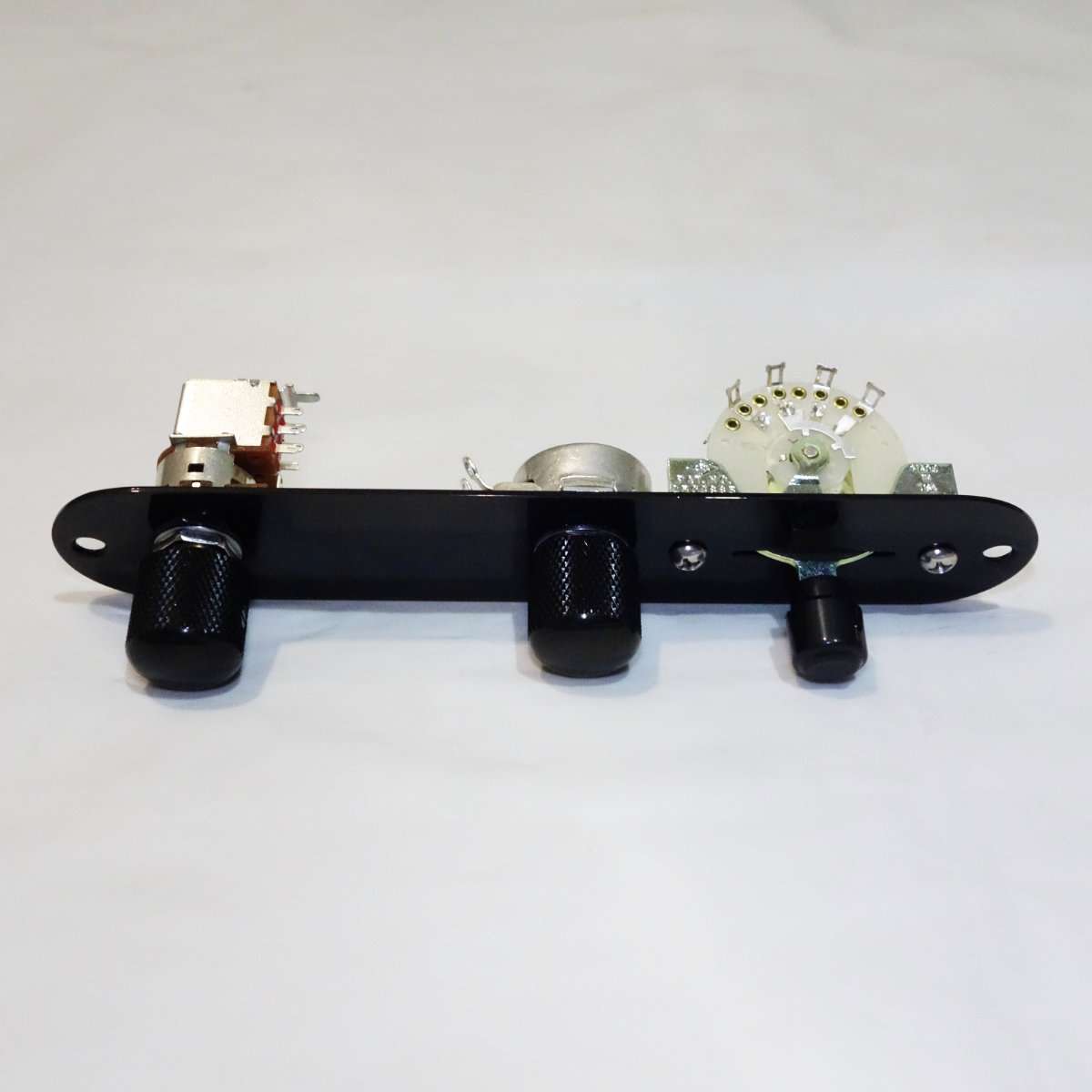

ブラスノブを取り付けます
イモネジを締めます

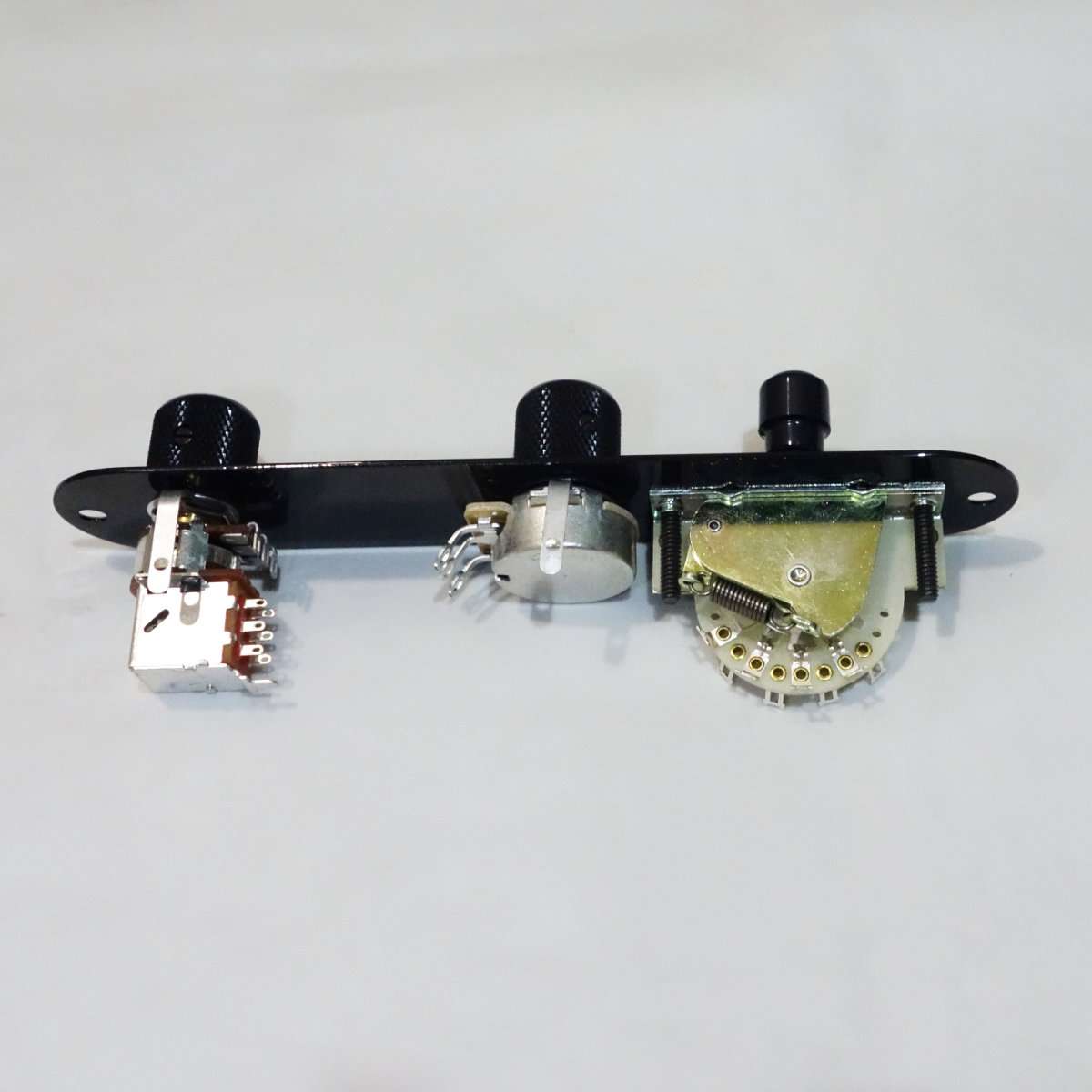

回転を確認します
・スイッチレバーを取り付ける

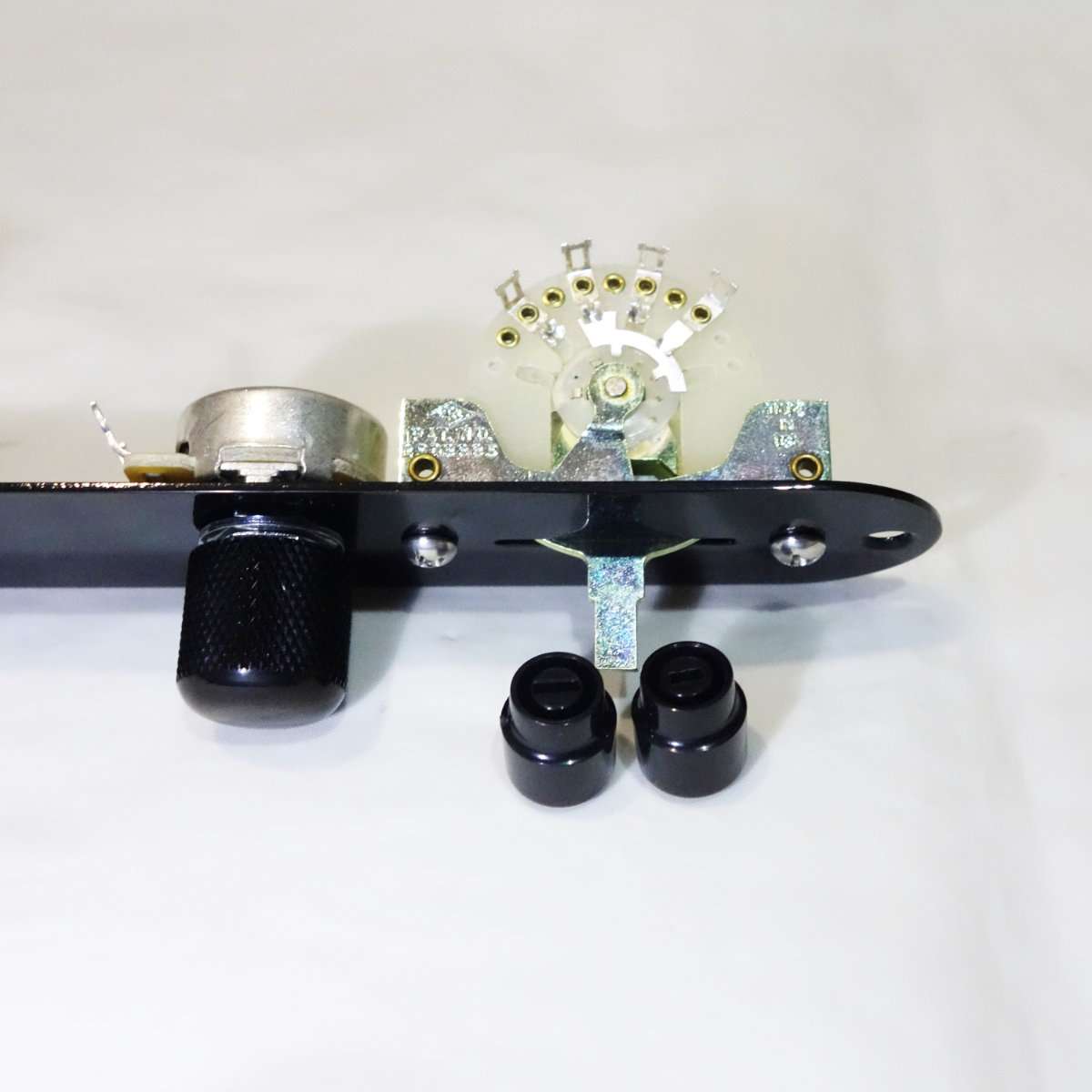

CRLコントロールスイッチはインチサイズなのでノブもインチサイズが必要になります。テレキャスターのコントロールスイッチ用のノブをハット型とバレル型の2種類を用意してバレル型を使用する事にしました。
インチサイズ

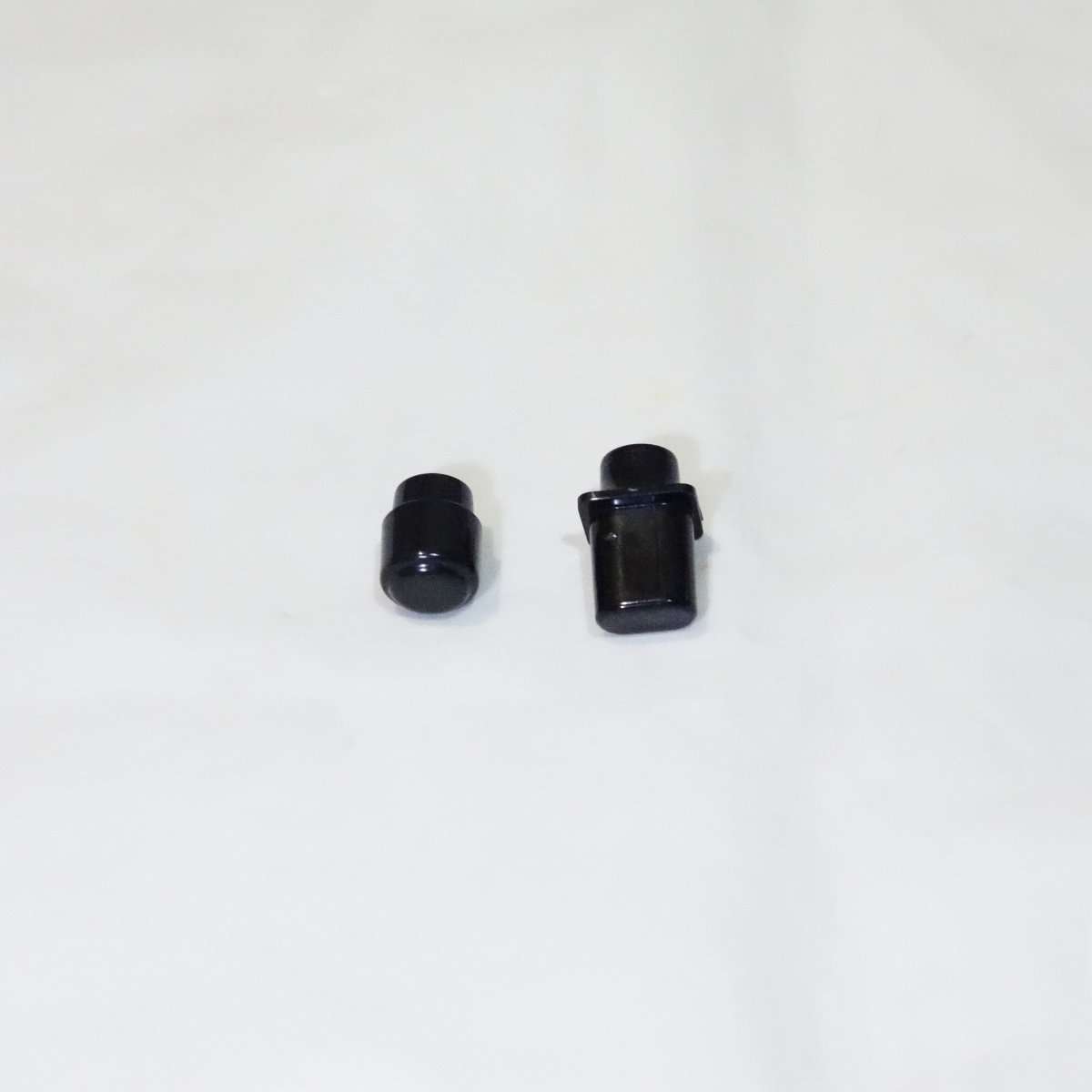

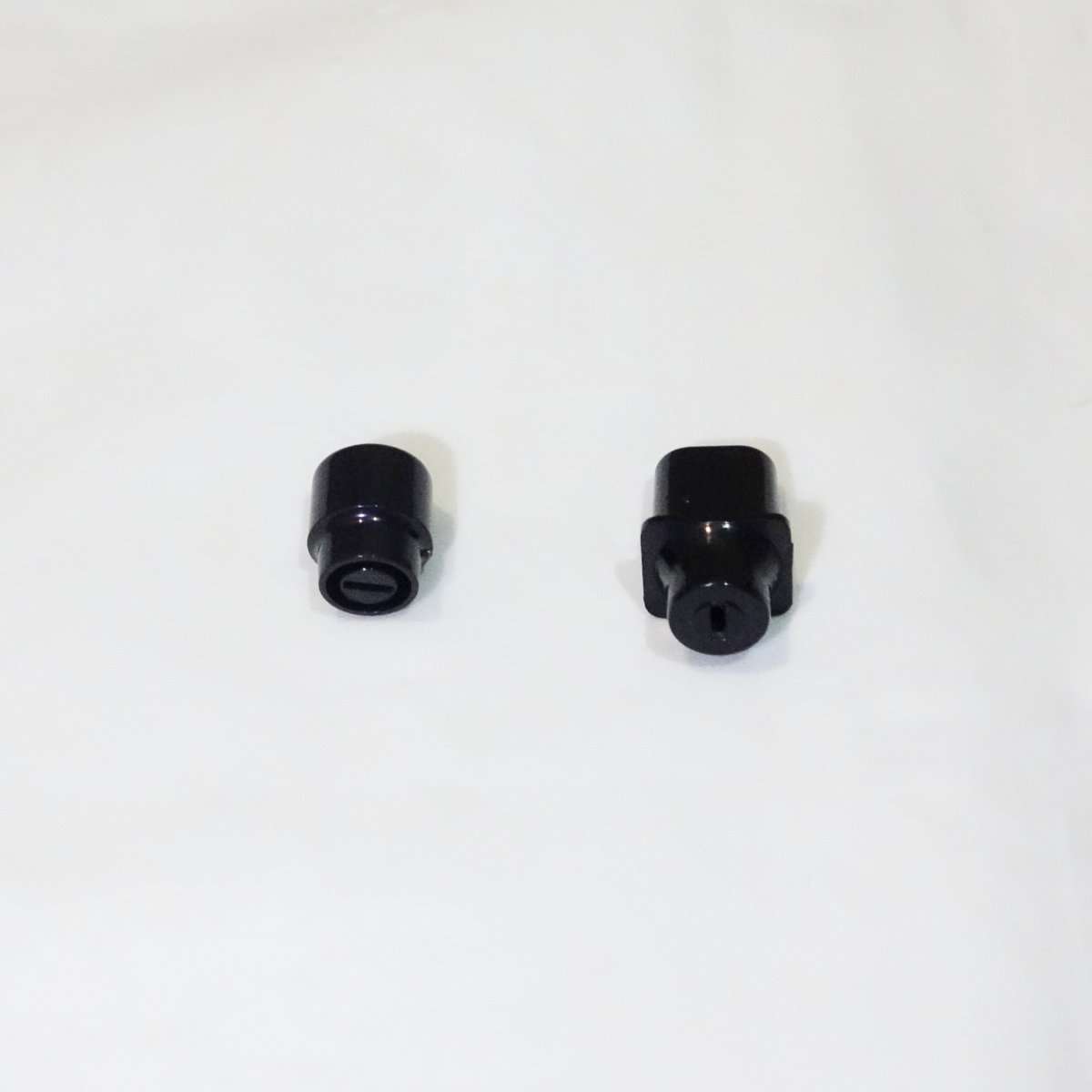

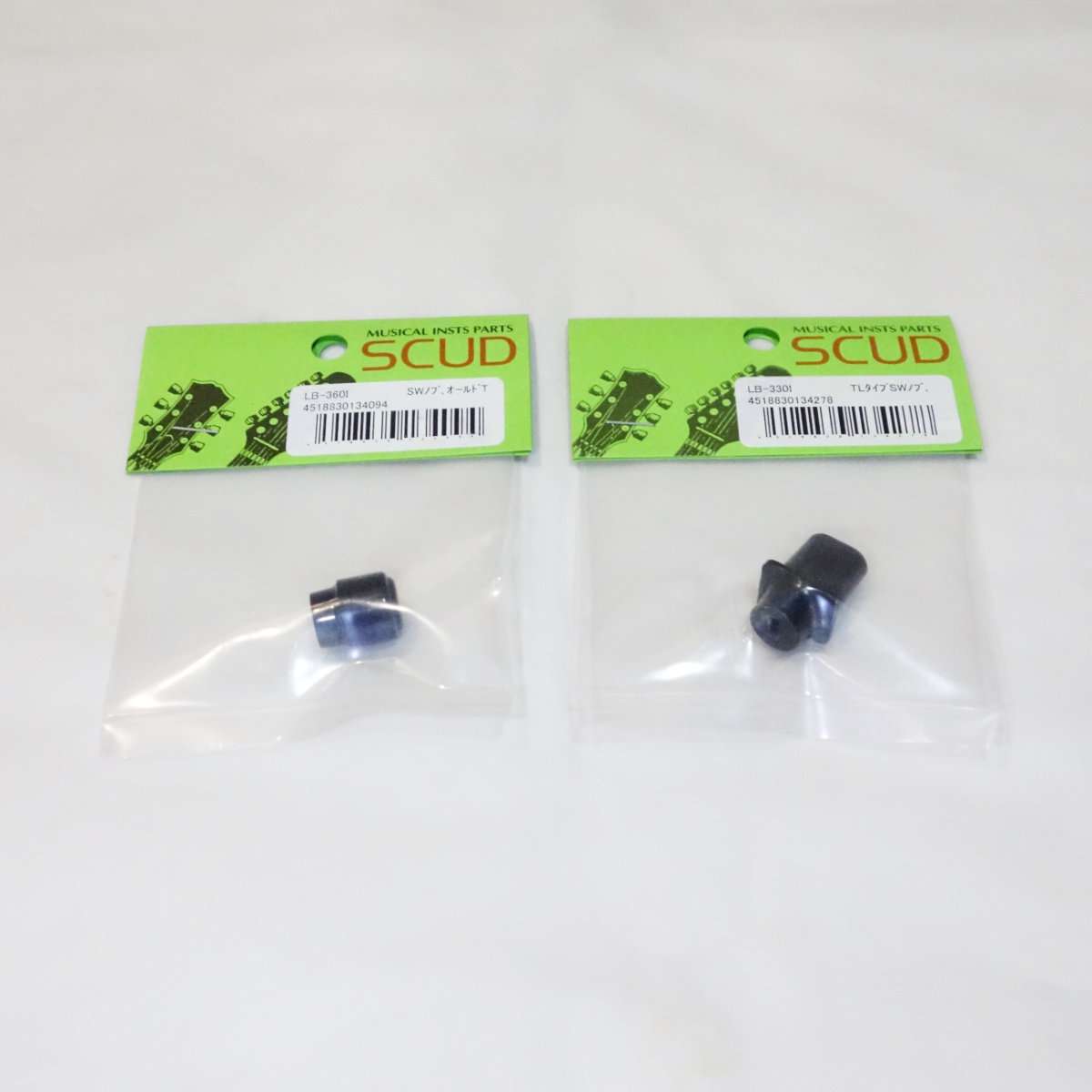

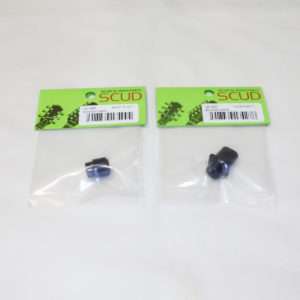

バレル型とハット型
取り付け側はインチサイズです

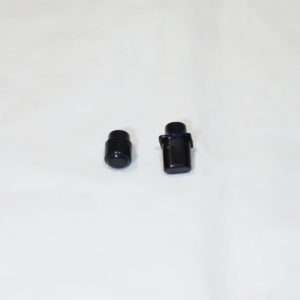

ミリサイズの取り付け部分との比較
バレル型の方が似合います
・ピックアップ取り付け用ネジ
気づいたかもしれませんが、ブラックのパーツでまとめているのにも関わらず、CRLコントロールスイッチの取り付けネジのみがシルバー（クローム）になっています。使用するFender製のピックアップの付属のマイナスネジをブラックのプラスネジに入れ替える時に、コントロールパネル取り付けネジとサイズ（長さは長いです）が同じだと気がついたので多めに揃える事にしました。

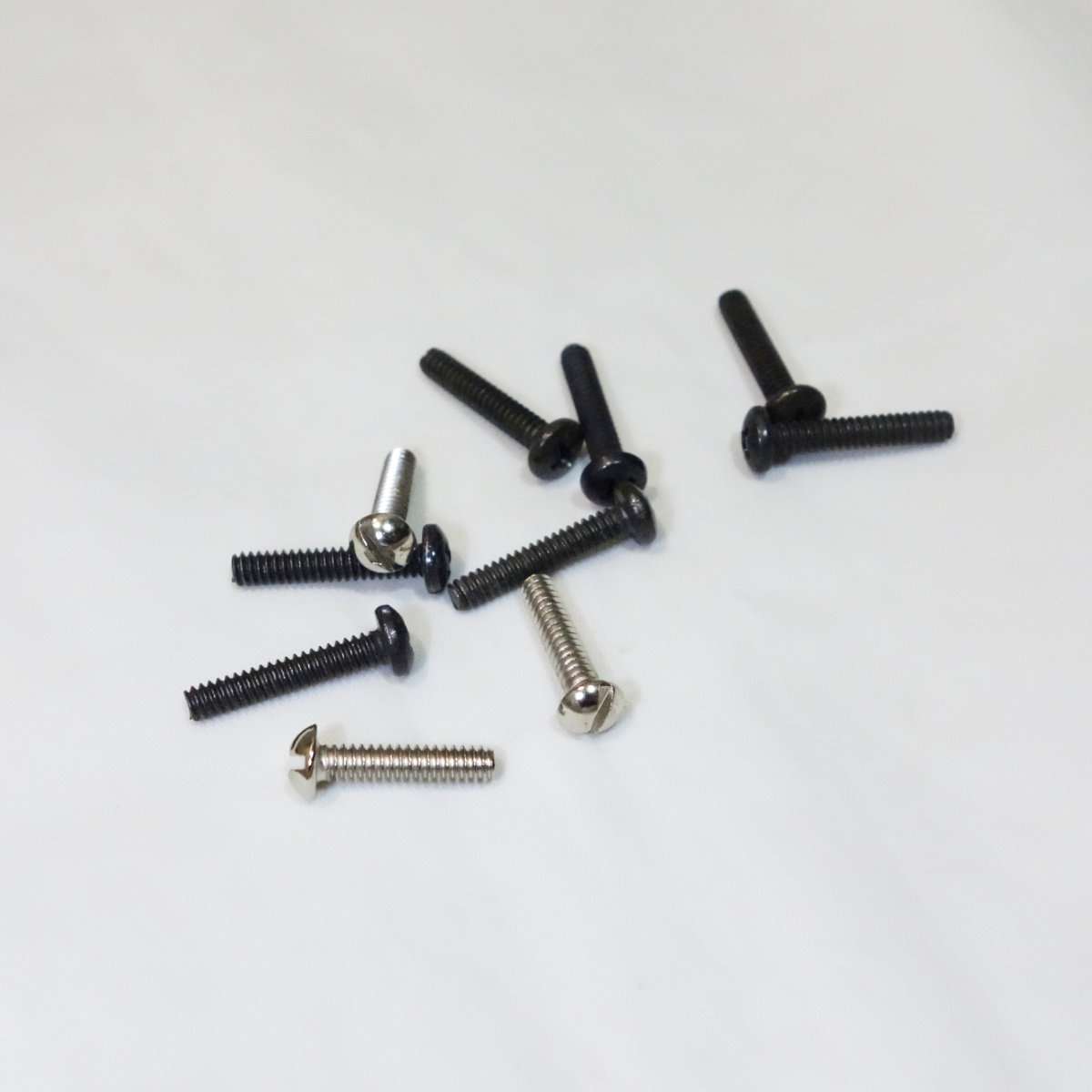

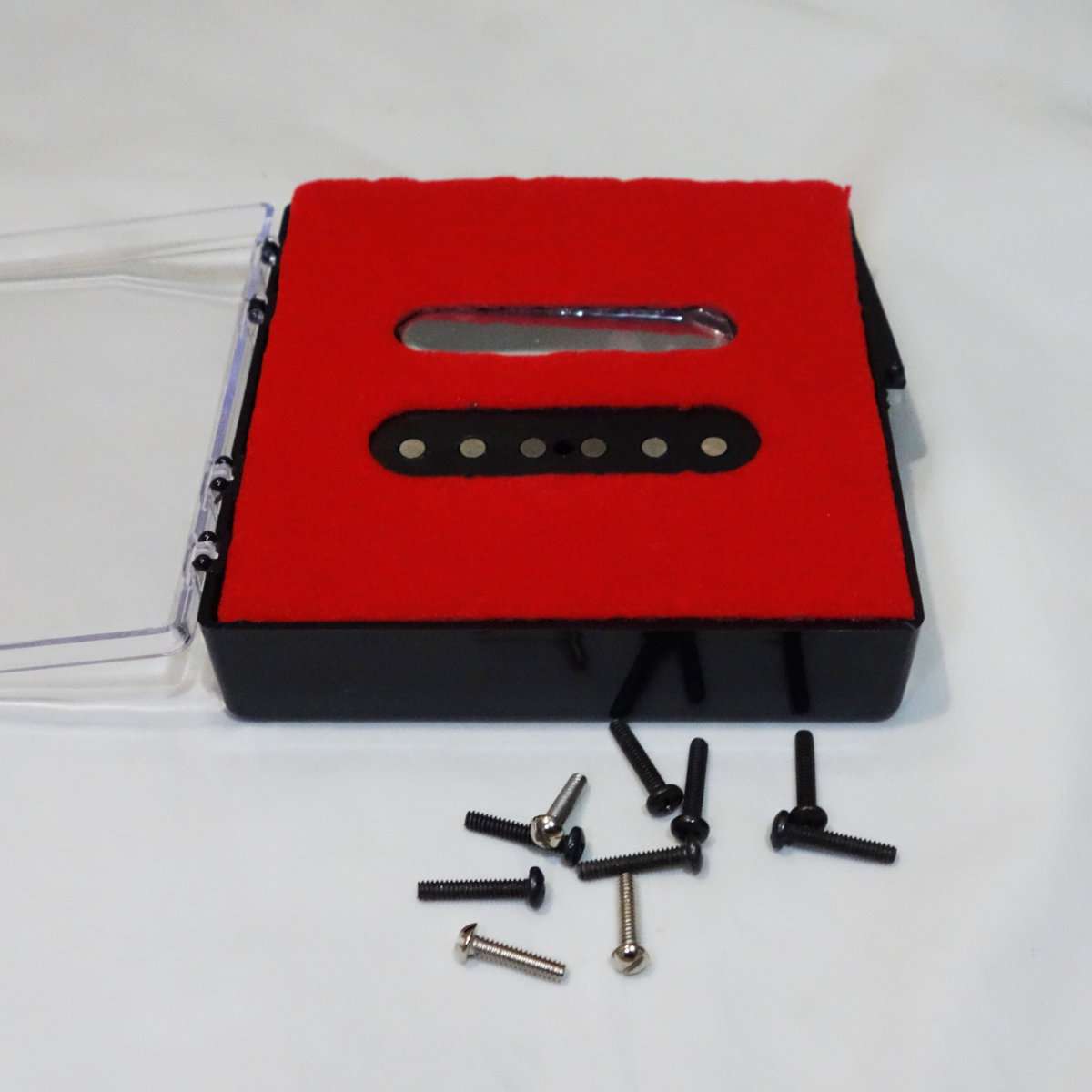

Fenderピックアップ取り付けネジとブラックのネジ
シルバーの方はマイナスネジです

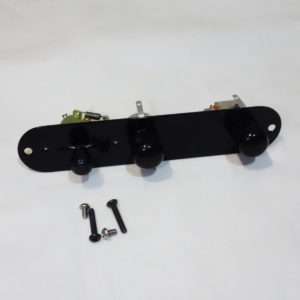

2本をコントロールパネルに使用します
長さが違いますがネジサイズは一緒です
ネジが後ろに飛び出しますが問題ありません

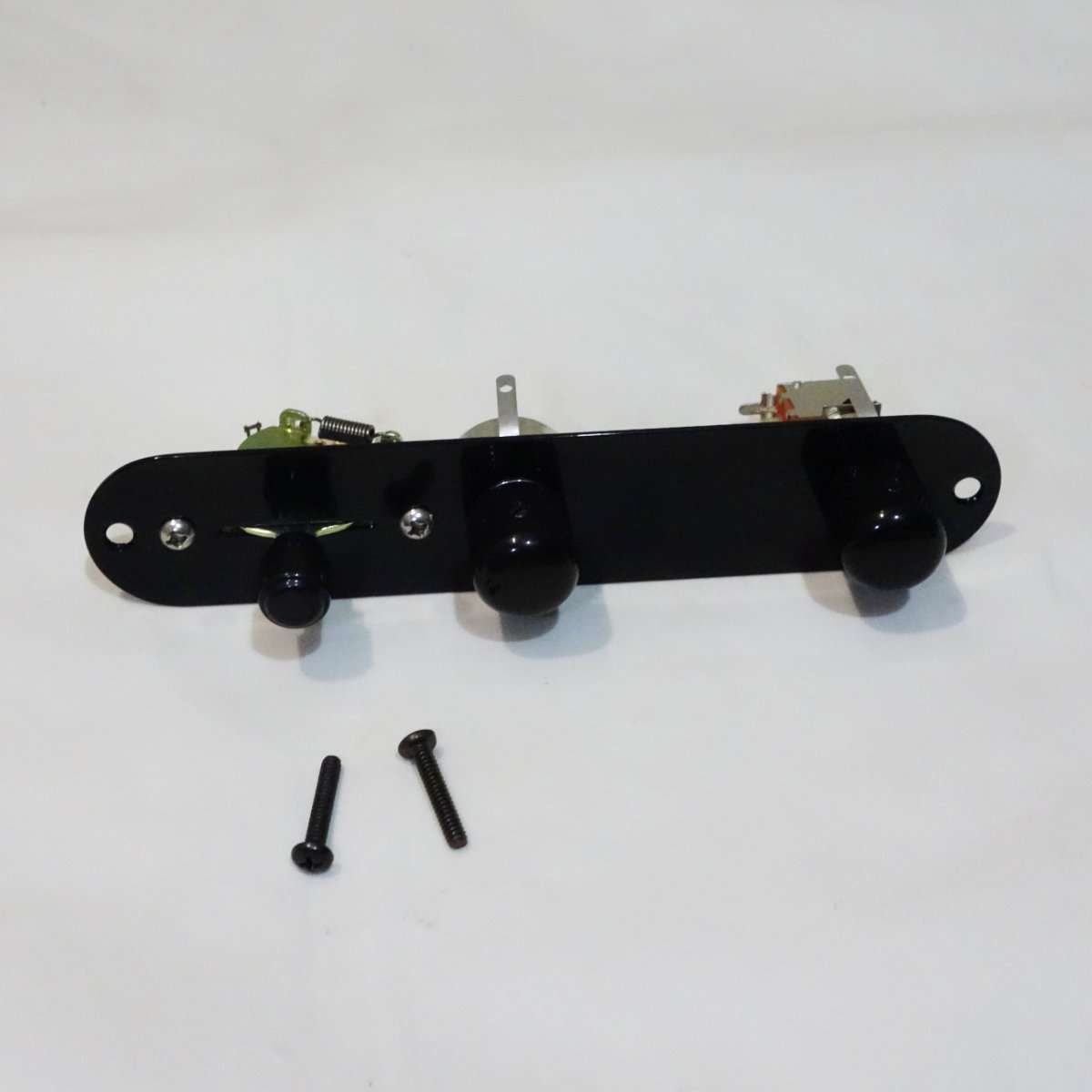

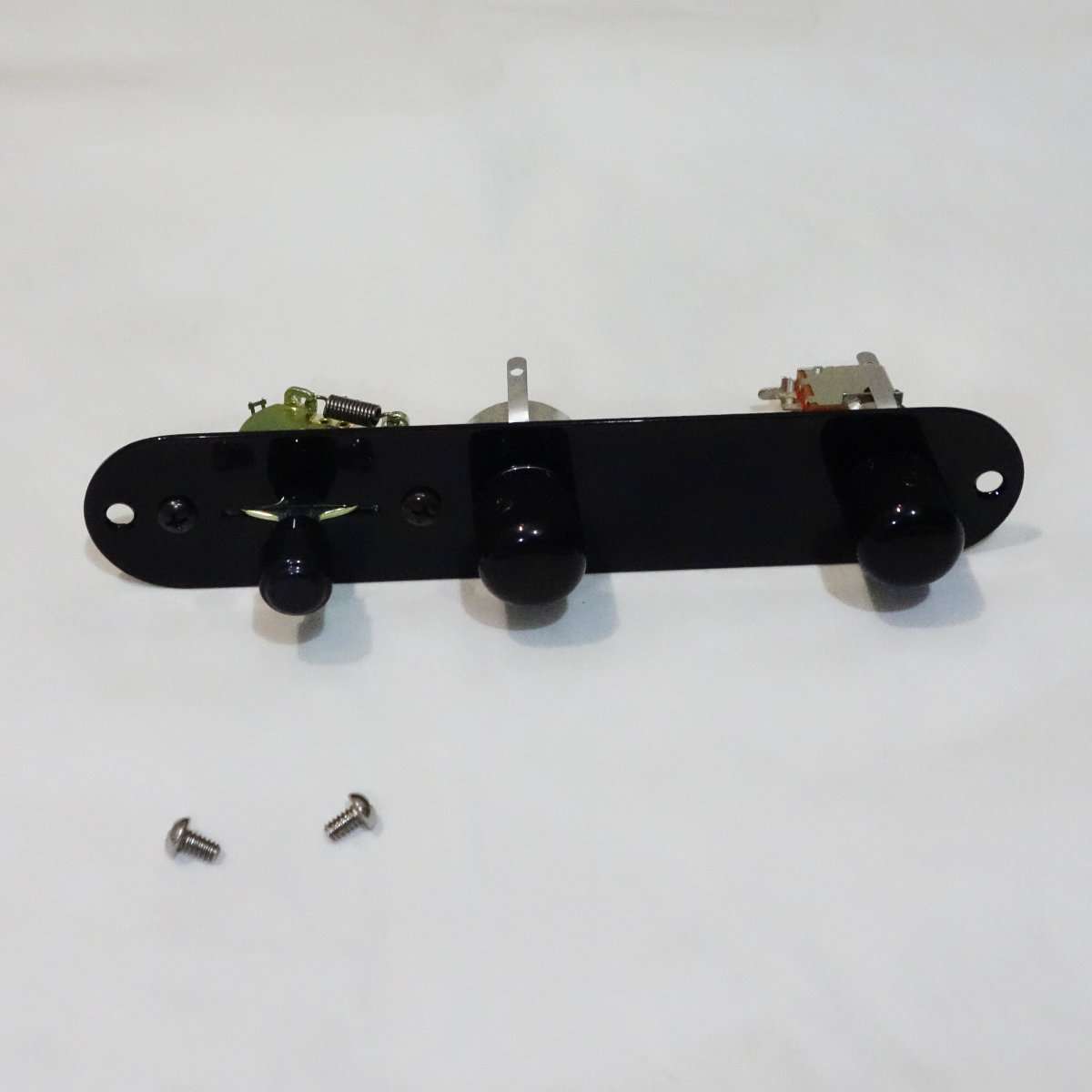

ネジをブラックに入れ替えました
次のページではピックアップとブリッジに関してです
