・右のトップカバーをはずす
シャッターチャージレバー(フィルム巻き上げレバー)の動きがよければ特に開けなくてもよいですが、右のトップカバーを開けて現状を確認します。巻き上げレバーの根本にはモルトを使用しているパーツがあるので、フィルム室のモルト張り替えをする場合はレバー部分だけでも分解するとよいでしょう。

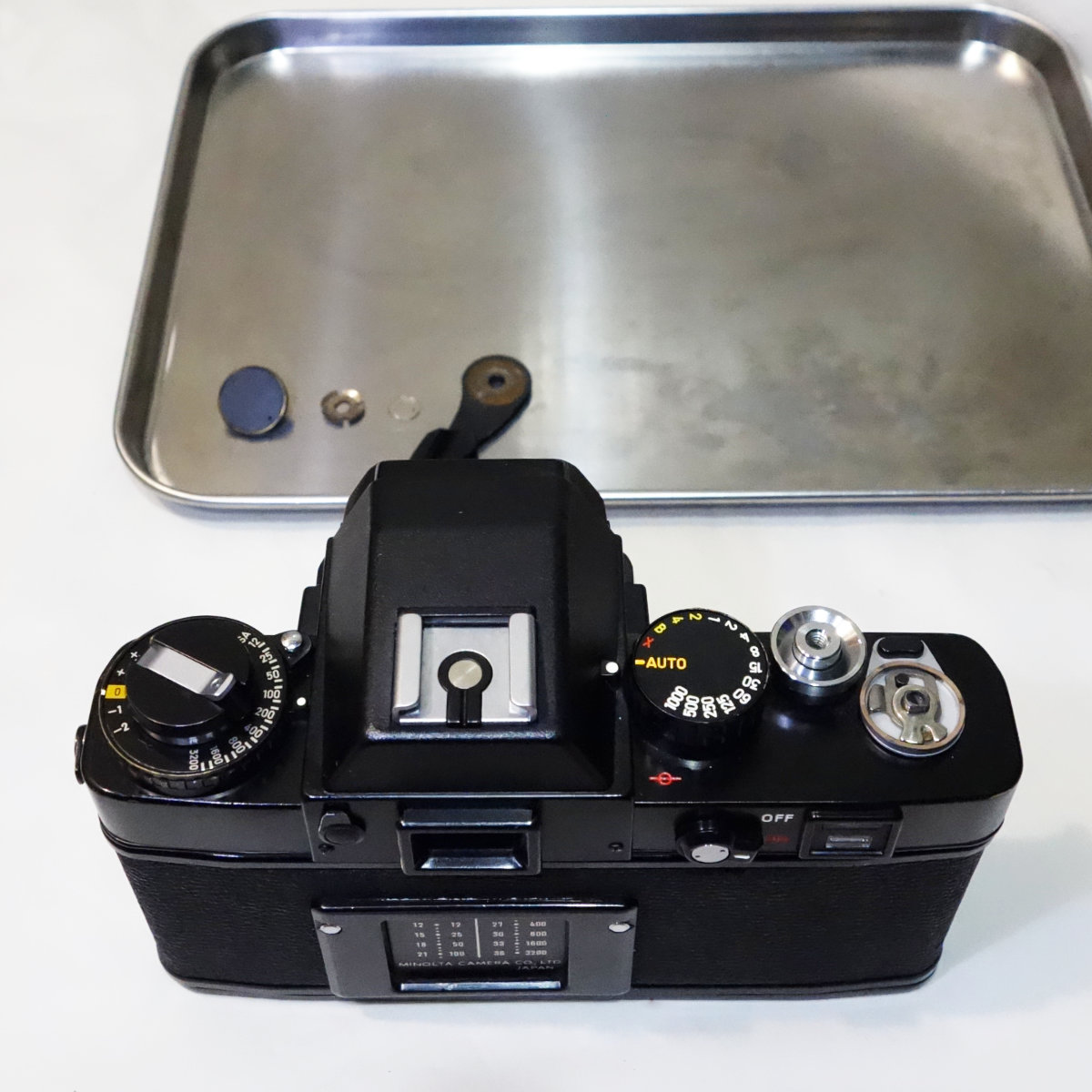

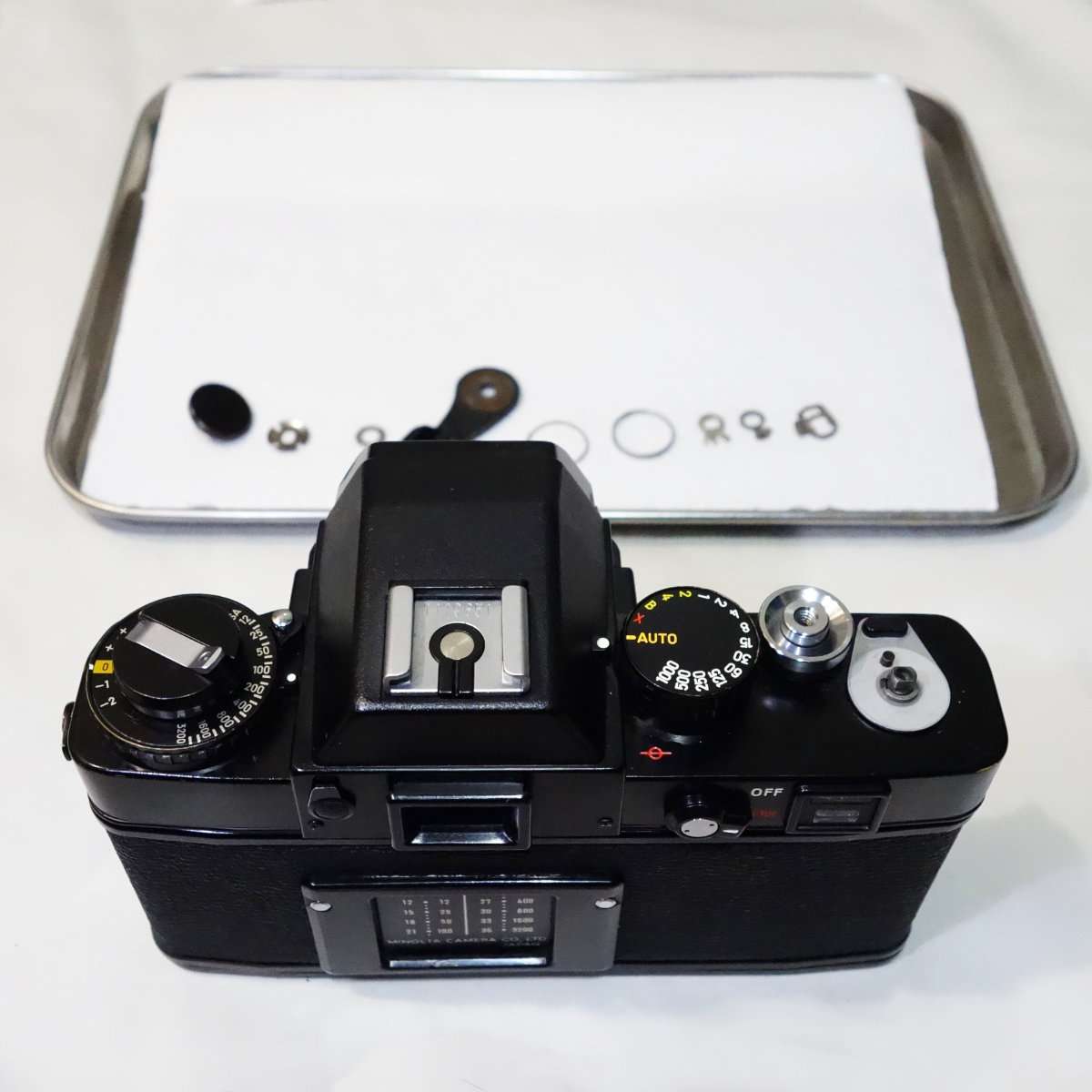

・シャッター巻き上げレバーの外し方

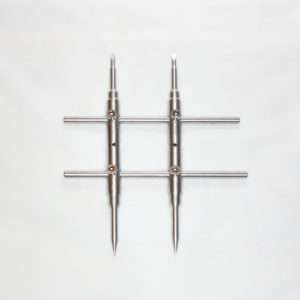

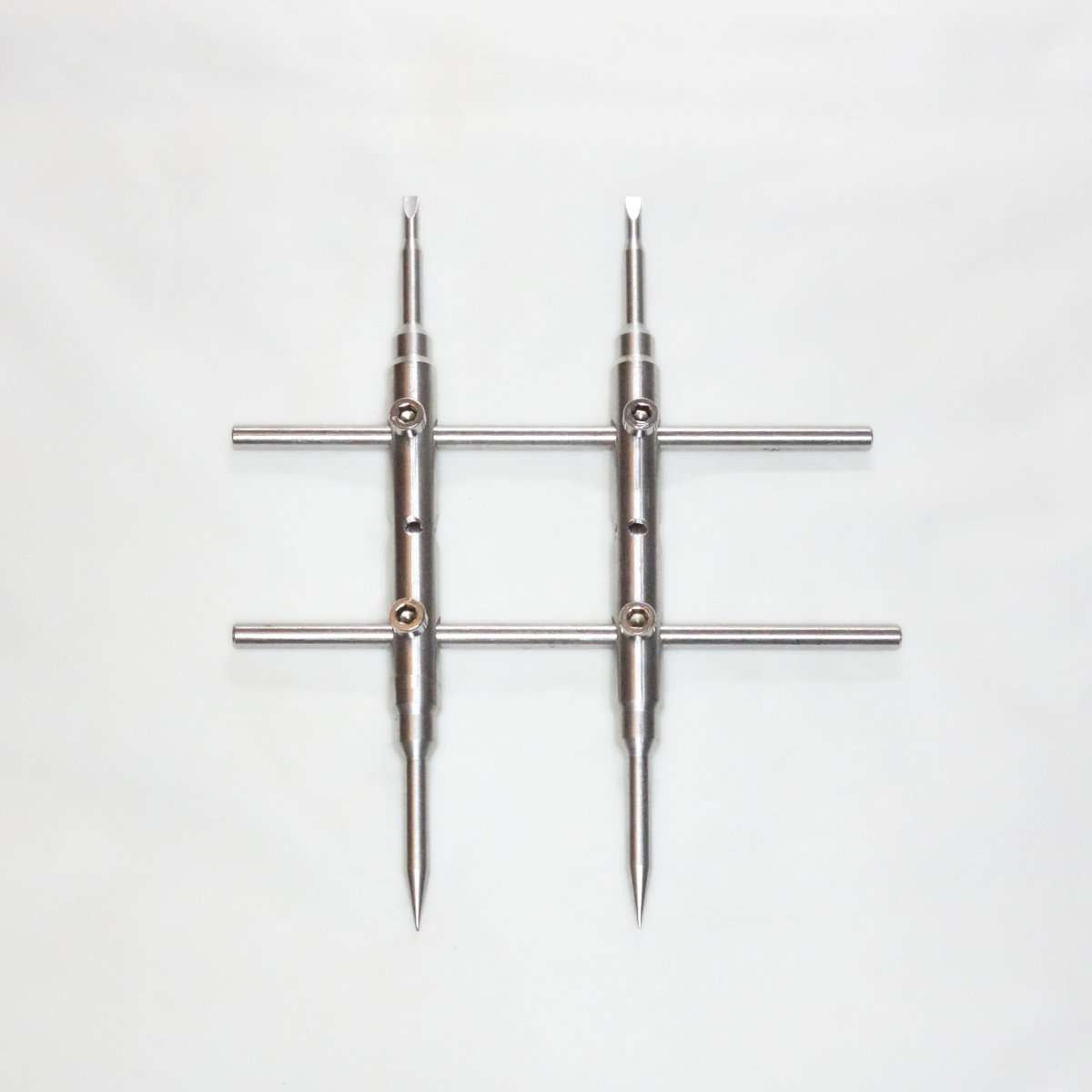

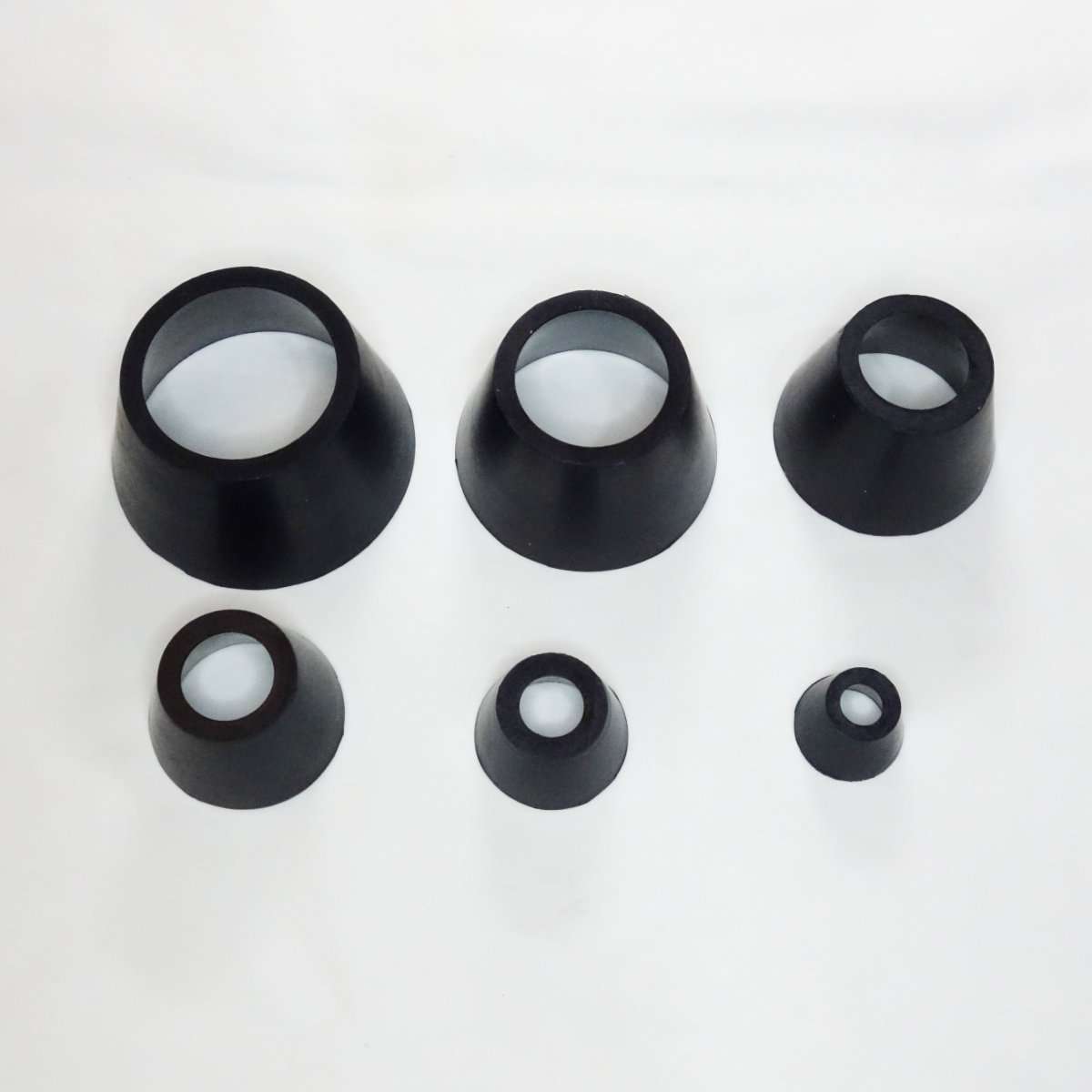

ミノルタXEやオリンパスOM-1などのシャッターチャージレバーの上には円形で小さい穴が2つ開いているパーツが使用されている事が多いです、レンチなどでも挟んで開けられない事はないですが、大事なカメラに傷が付きやすくなるので専用の工具を使用します。穴に先端を入れて回すカニ目レンチを使用する場合は最初にマスキングテープなどで養生をすると工具が滑った時にでも傷がつきづらくなります。もしくは吸盤オープナーを使うとパーツを傷付ける事なくはずせるのでおすすめです。(固着している場合はカニ目レンチが必要になります)

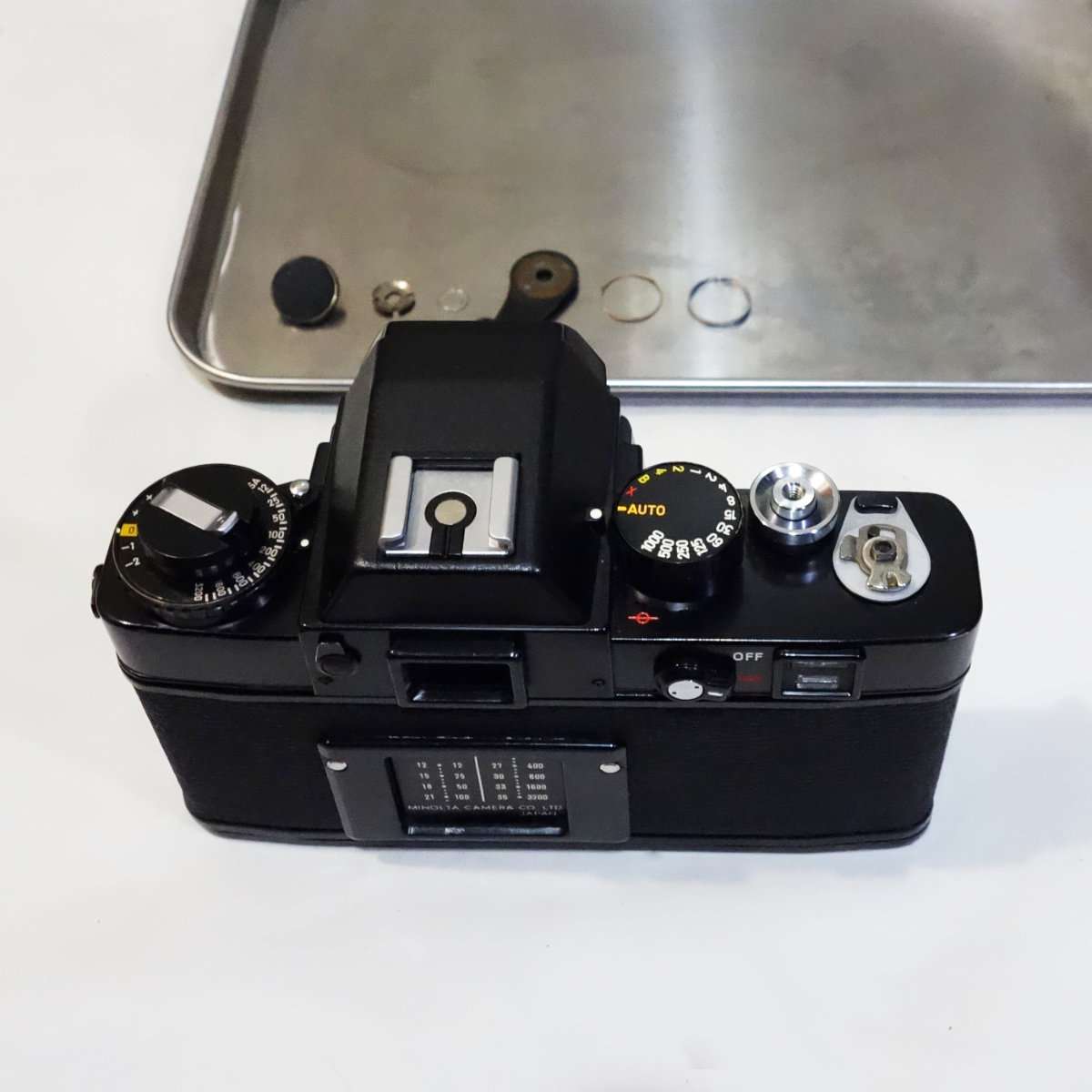

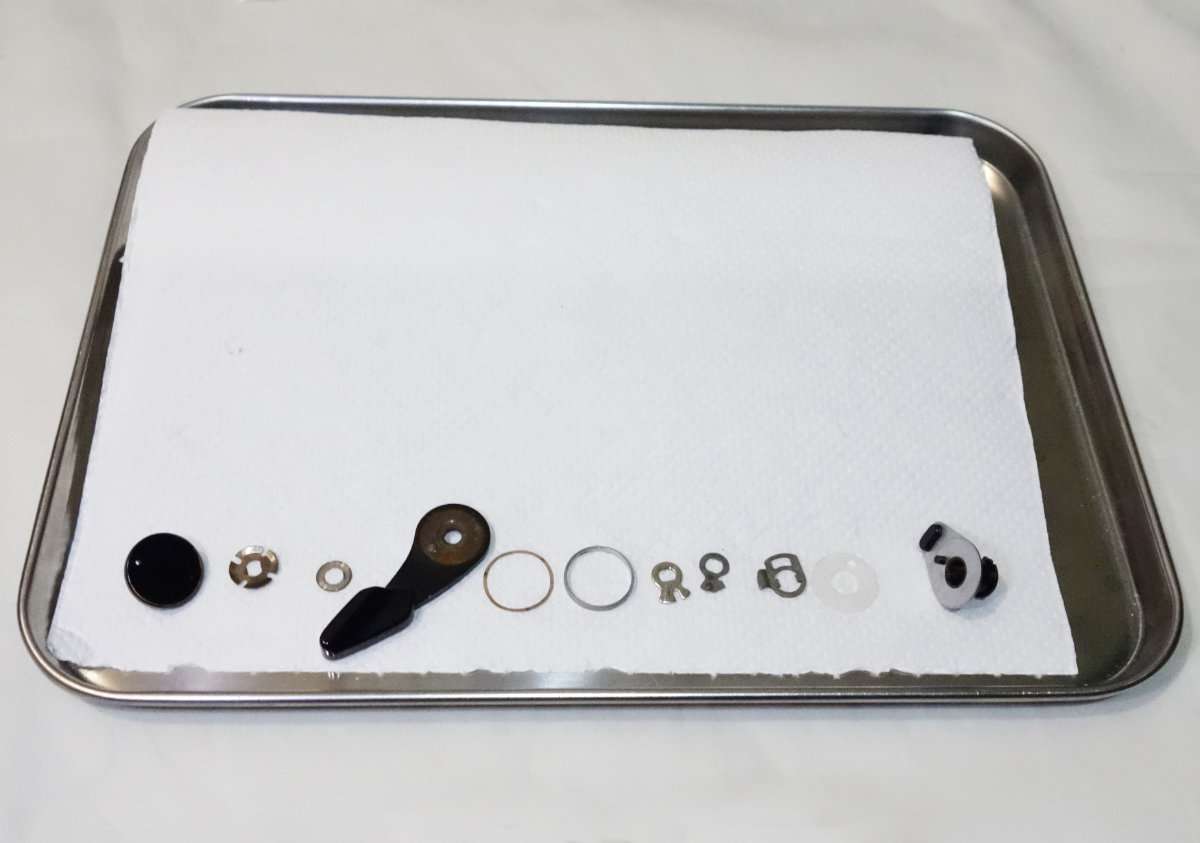

・パーツの向きにも注意する

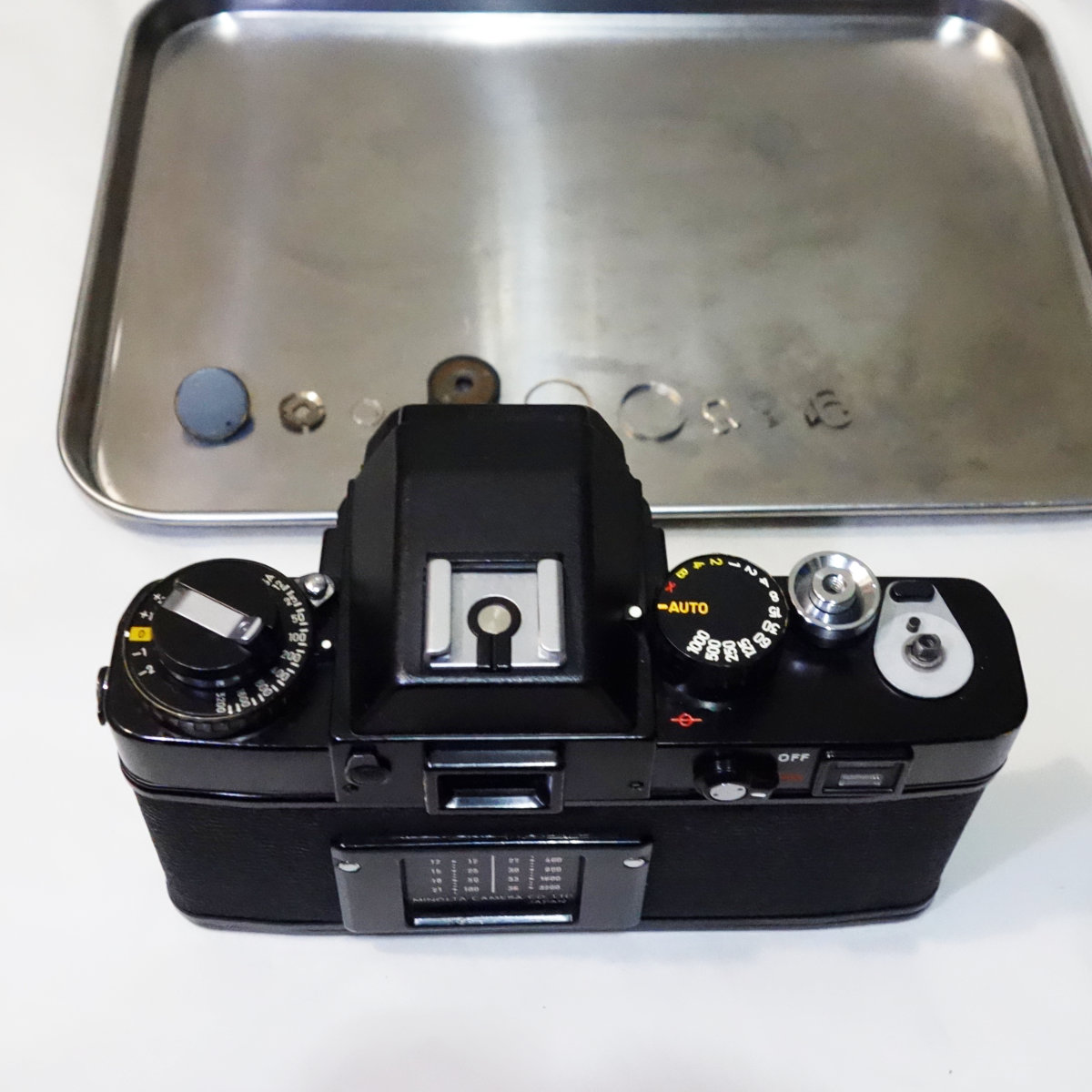

シャッター巻き上げレバー周りのパーツを外していくと細かいワッシャーなどが出てきます。ワッシャーやパッキンなどは取り付けの上下の向きが決まっている(決まってないパーツでも必ず同じ向きで戻す)ので取り外した状態の向きのままトレーに並べていきます。
・パーツを清掃する
取り付け前でも構いませんが乾燥の事を考えて油やゴミが付いたパーツを清掃します。無水エタノールや油類が多い場合はベンジンなどを使用して汚れを落としてキッチンペーパーなどに並べておきます。クリーニングの時も向きをそのままに拭き取ったりするようにしましょう。

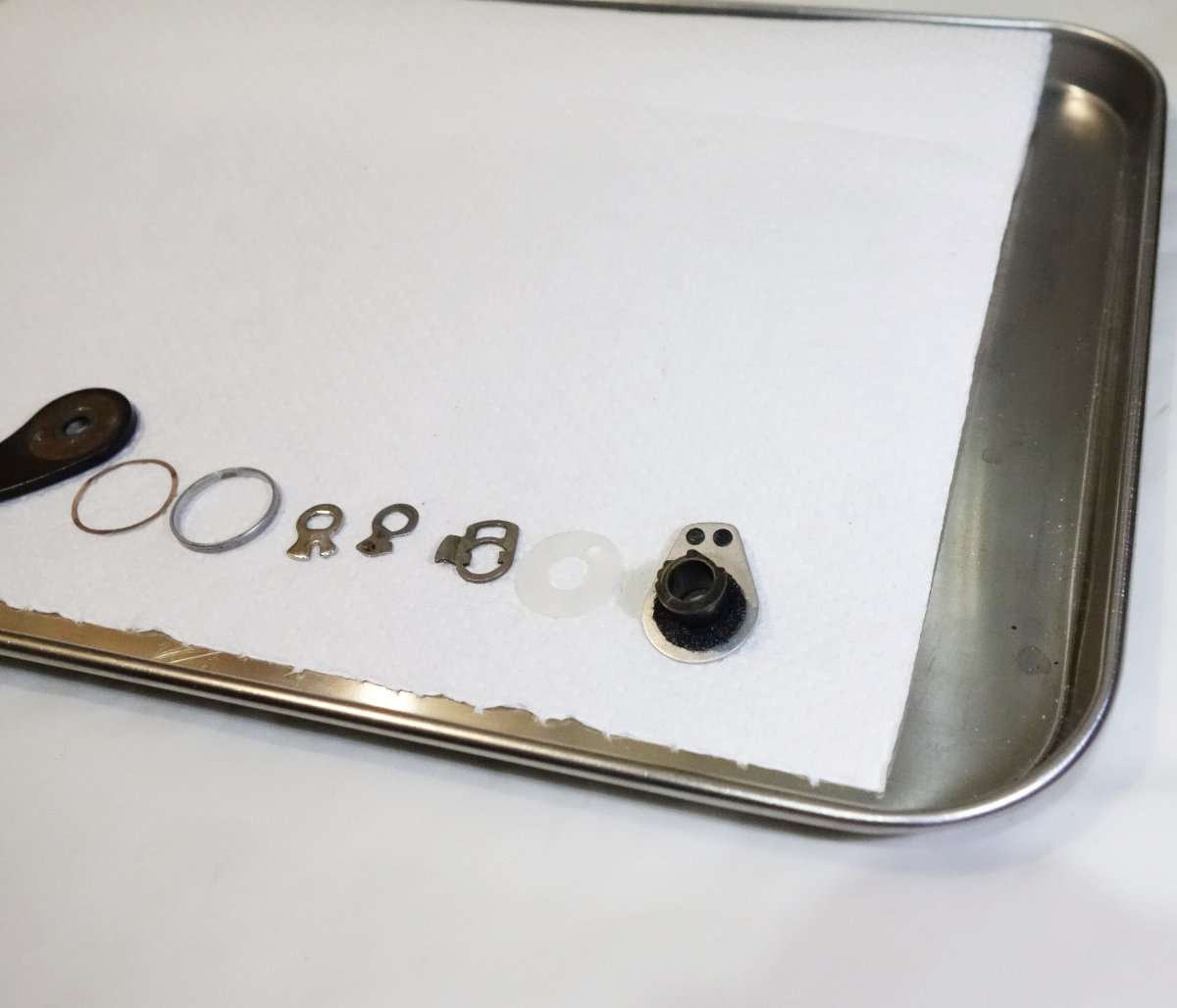

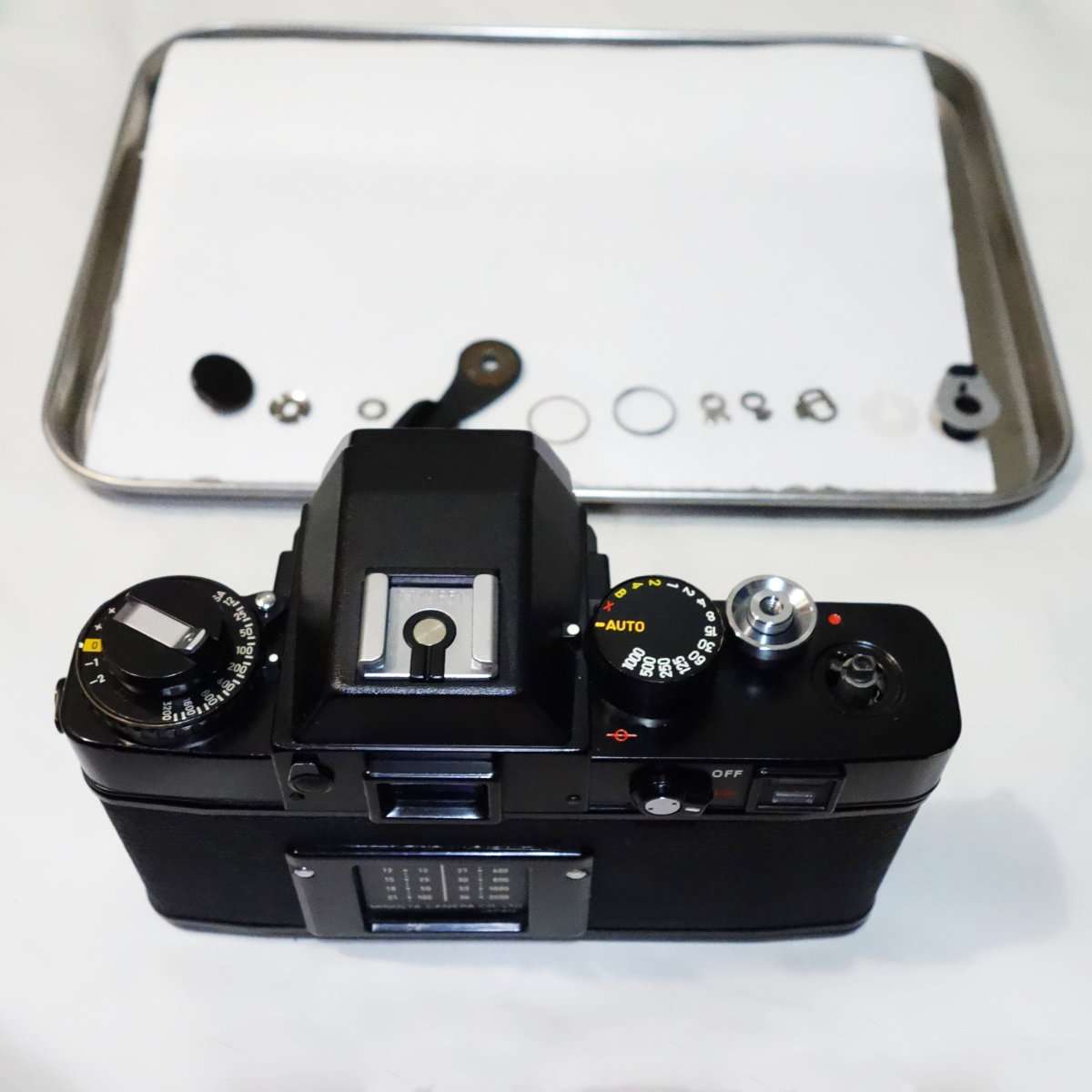

一番右のパーツにはモルトが使われているので後ほど張り直します

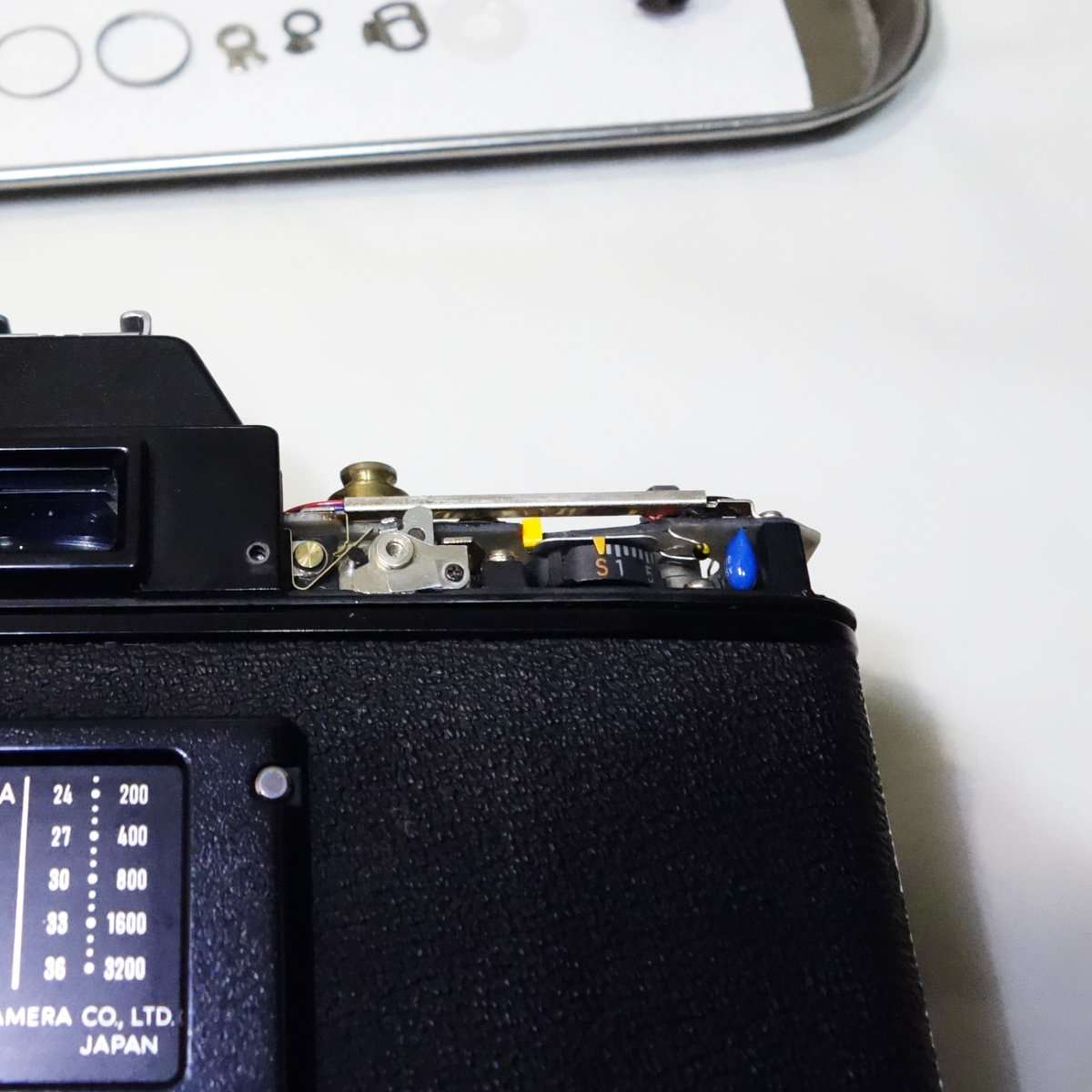

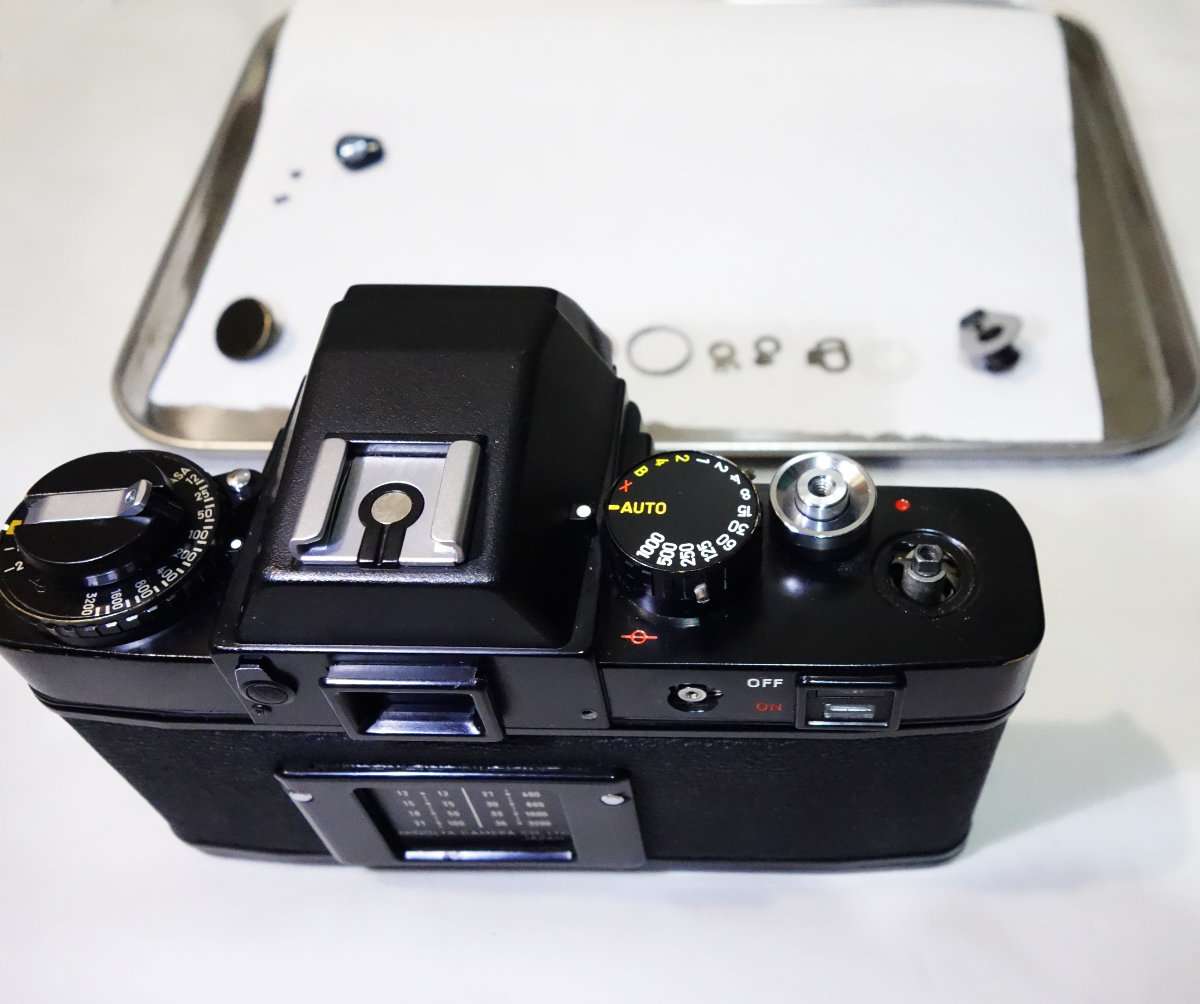

・スイッチをはずす

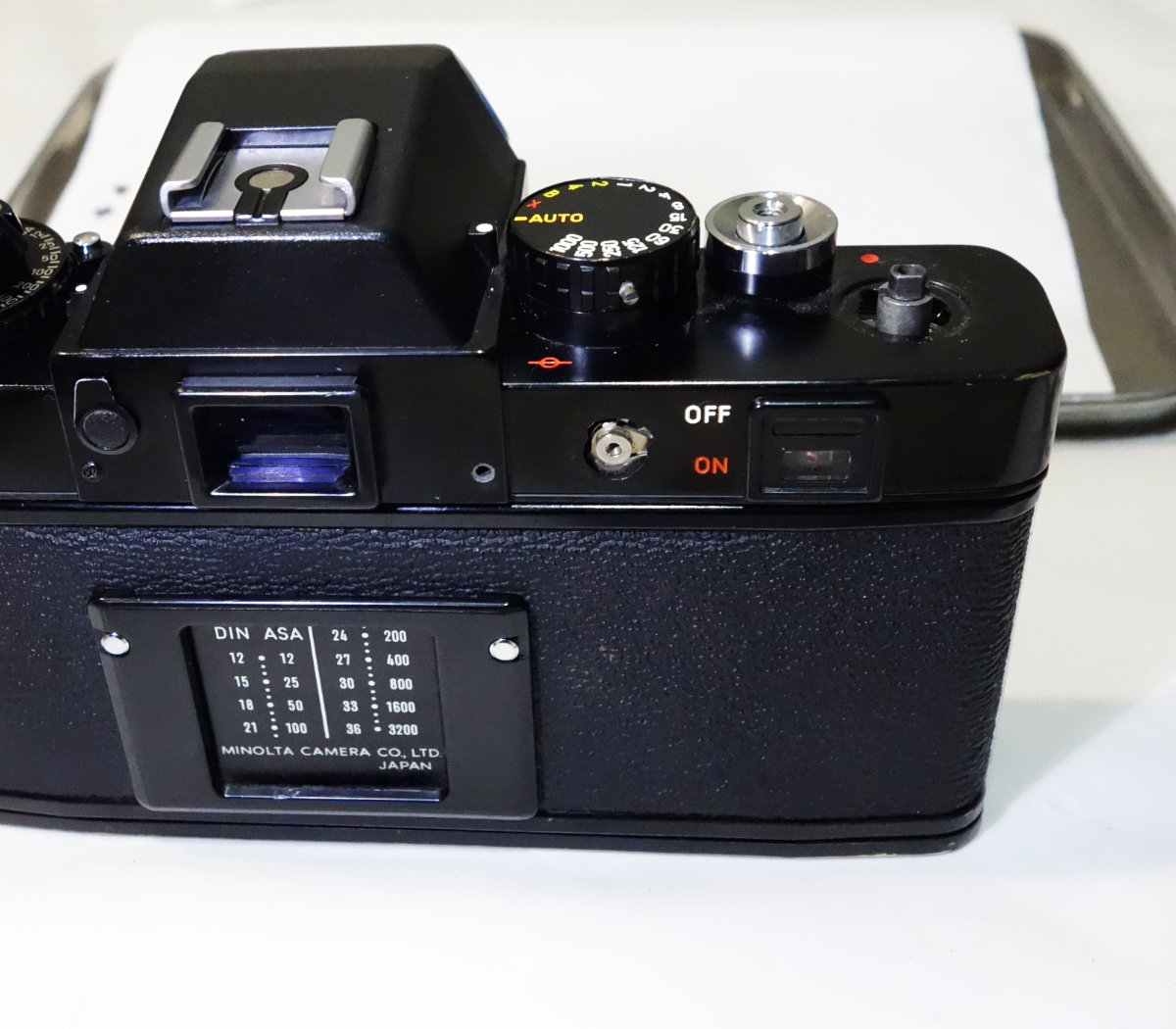

ミノルタXEの右のトップカバー部分を外すには電源スイッチを取り外す必要があります。スイッチの取り付けボルトも小さいカニメになっているので、カニ目レンチか吸盤オープナーを使用して取り外します。
・シャッタースピードを固定する
ISO(ASA)ダイヤルと同様にシャッタースピードダイヤルも固定してから取り外します。XEの場合であれば回しきったAUTOにしておけばわかりやすいです。シャッタースピード設定ダイヤルは横からイモネジで固定されていて、AUTOのXの間にもイモネジが1つあるので取り外しやすいシャッタースピードに回してからはずず必要があります。
ダイヤルをAUTOに合わせます(1/250の横にもイモネジがあります)

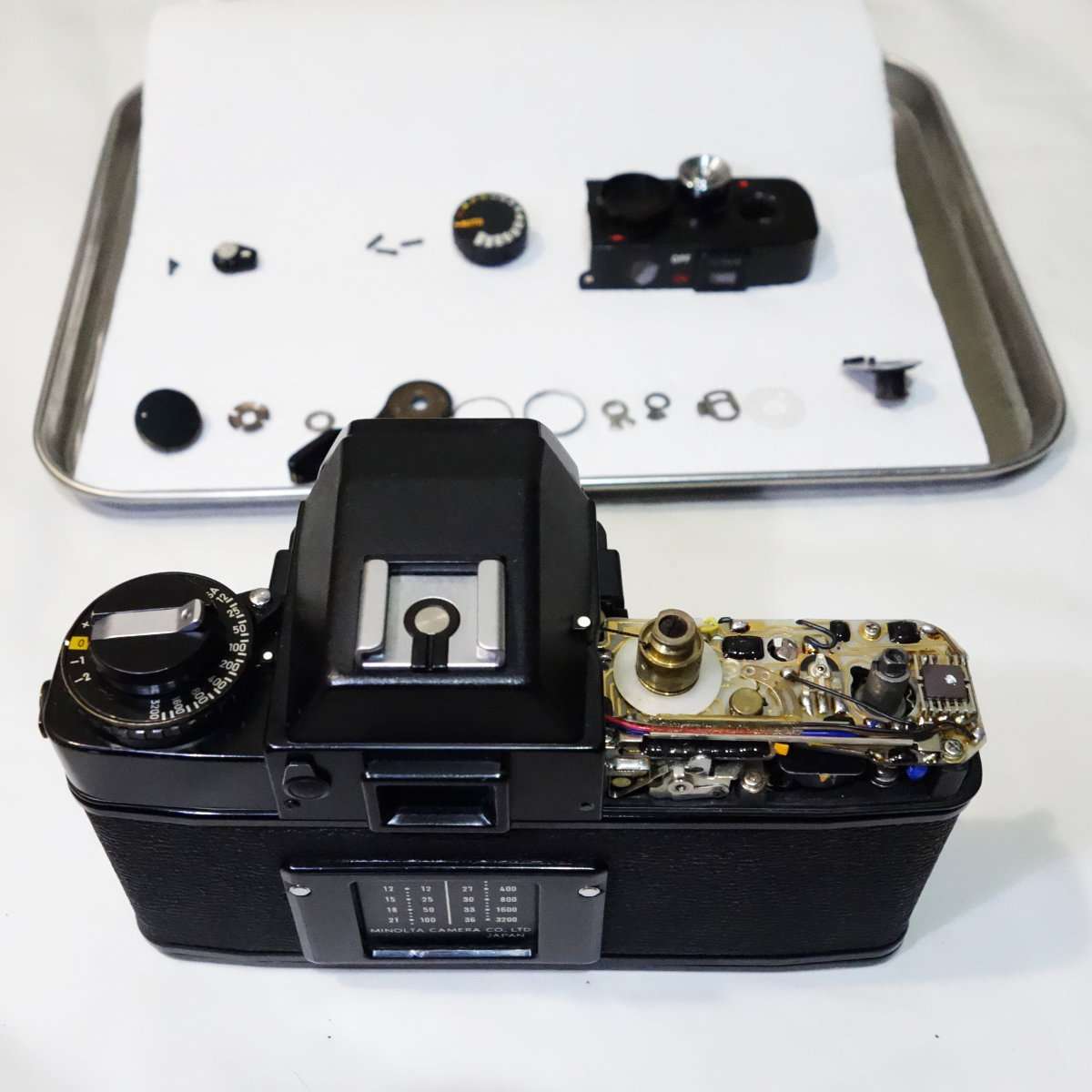

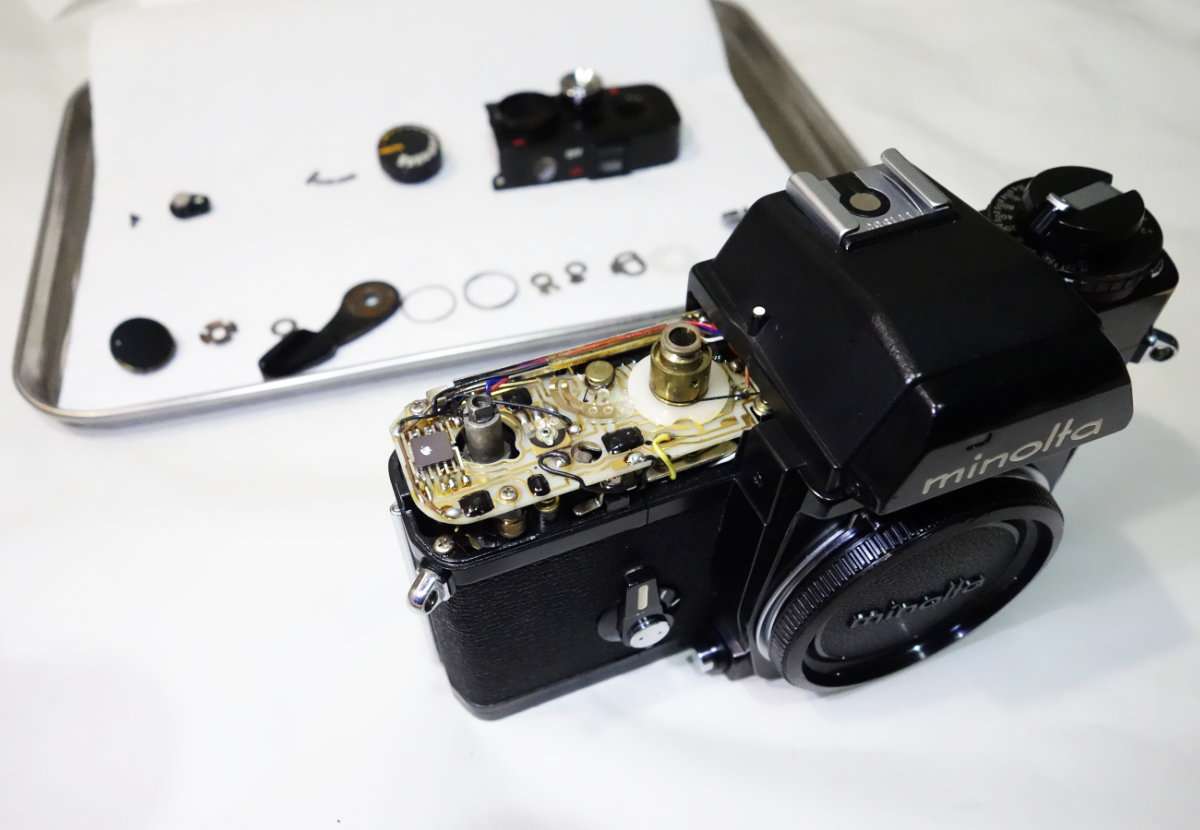

・基盤とギア類を確認する
電子シャッターカメラだけに右のトップカバーを取り外すと機械式カメラと違って基盤類が出てきます。基盤の下にはギアなどがあり、特に動作に問題がないので清掃だけします。シャッタースピードダイヤルの根本をみるとSR-T101と同様に糸が使われているのがわかります。(この糸でレンズ根本のリングを回して絞りを自動で動かします)
